Насколько я понял, данный форум является продолжением форума rt20
На старом форуме я достаточно давно, но к сожалению он перестал у меня загружаться совсем и абсолютно.
На прошлом форуме, не так давно я поднял тему по восстановлению ТВ Радуга 701.
Даже успел решить одну проблему - отсутствовал зеленый цвет. Проблема была в коммутаторе и она благополучно разрешилась.
Осталось еще куча проблем с ним, но уже не такие серьезных и думаю вполне решаемых.
С данным ТВ я никогда не сталкивался, да и вообще, за всю свою жизнь я его первый раз живьем вижу.
Очень не хочется в процессе ремонта нагородить бед.

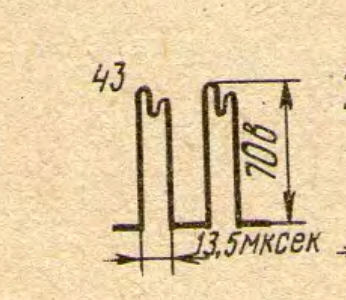

1. Мне нужно проверить настройку на 3ю гармонику. И при необходимости подстроить. Форму сигнала я знаю, но не знаю куда щуп осциллографа подключать и по какой методике.
У Ельяшкевича дословно: "К одному из выводов обмотки ТВС подключают осциллограф..." Все... больше ничего... к какому выводу???.. Может сразу на второй анод повесить и посмотреть файершоу?
Помогите советом, к какому выводу подключать. У меня суп только с делителем х10... хватит ли его его?
Есть еще несколько вопросов, но чтобы не заводить бурную дискуссию сразу по всем, хотел бы начать с этого. Ибо ТВС у меня с запасом не завалялось.
