Заказал весной у китайских товарищей микросхемки NE5534 (DIP-8) обычный одинарный ОУ. Заказал у продавца, у которого постоянно беру (через чат).
Приехали, поставил - не работают! Несколько штук проверил - не работают! Ладно, отложил на потом.
А сегодня поставил, а там.....! А там сдвоенный ОУ ...

Wilson74, Поставьте продажу по предоплате, без авитодоставки. Надо будет - купит! А не надо, то и отстанет!

Это регулировка яркости светодиодов индикации "автореверса".

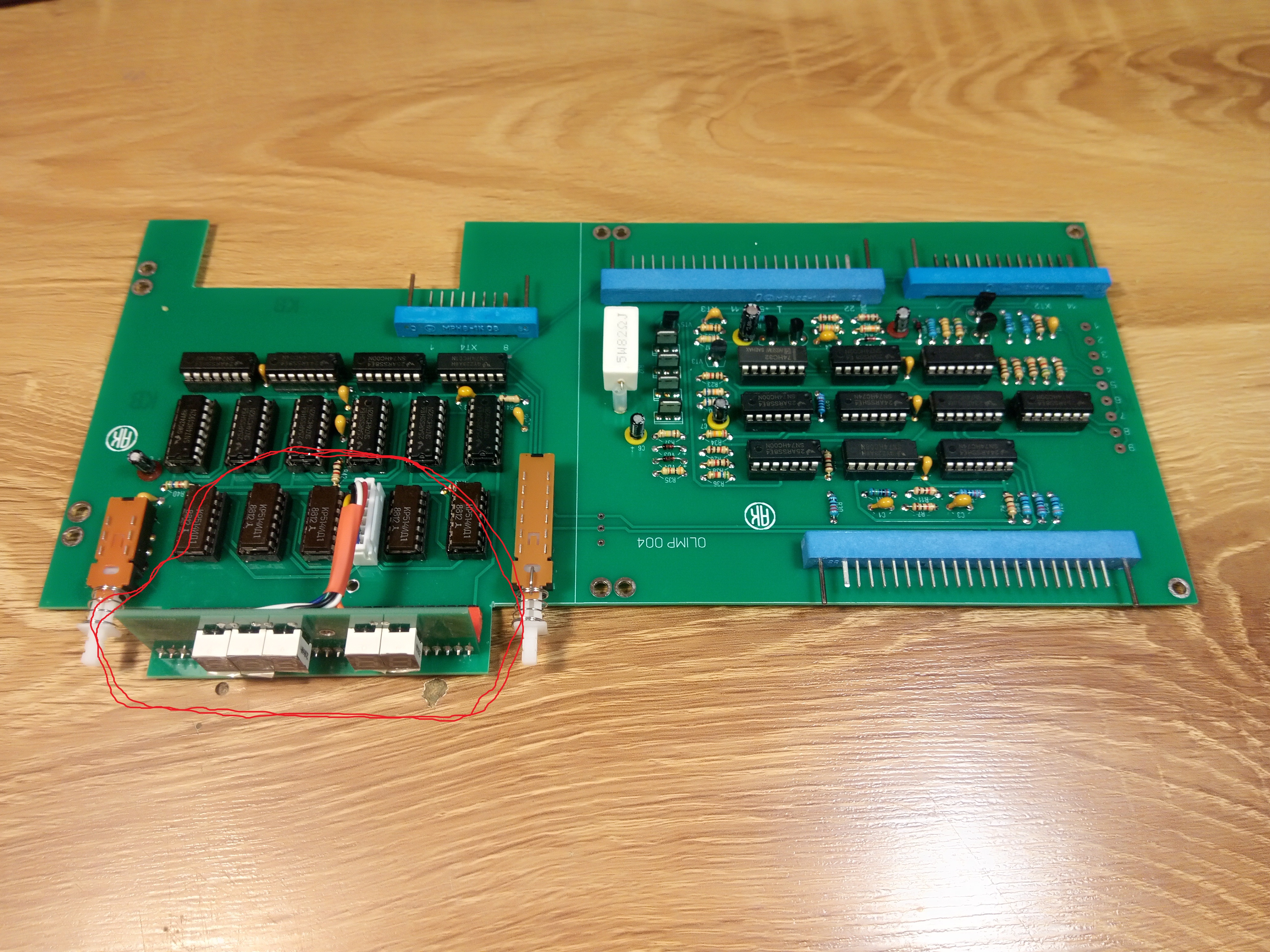

Плата управления (плата логики) для магнитофона Электроника-004 моего изготовления НЕ исправная ! :ass:
На питание микросхем подали 15 вольт. После этого одна микросхема сильно грелась и ее выкусили. Теперь плата даже частично работает, но я думаю нужно заменить все логические микросхемы что бы ...

e2-e4 писал(а): Вт сен 08, 2026 7:45 pm У меня явно не алюминий и не латунь. В чертеже указан материал Cm3 — не в курсе, что за материал?

Это "сталь 3" - обычная железяка.

Sersandr писал(а): Вс сен 06, 2026 5:12 pm С каких пор Авито запрещает проводить сделки за своими пределами?

Такое происходит если включена Авитодоставка.

Ленты пишет только olegrmz
Где то есть его тема
https://185.218.110.201/memberlist.php? ... file&u=196

Или - со склада в РФ (цены без стоимости пересылки): https://shop.fulcrum.ru/buy/?s=8927,%20 ... rer-2=1929
Вот, то что надо! Спасибо! Но тут они слишком высокие в наличии.
Надо искать на Али, но мне пока такие не поподались.

Спасибо, С. Михалыч , не ищи, с почтой они будут золотые!
Надо на Али ...

Не хочу открывать спец тему, спрошу здесь, народа тут много бывает! :pioneer:
Транзисторы в корпусе ТО-92, хочу поставить под них подставки! Раньше были у военных подставки под транзисторы МП и под микросхемы в круглом корпусе, а я хочу что то подобное под корпус ТО-92.
Может кто встречал на ...

Все лоты проданы.
Спасибо!
Тему закрою когда люди получат посылки.

alexey_flash, Хорошо, отвечу в личку.

Алексанрд, На 4-й странице этой темы, или на 5-й, я давал таблицу логики - проверяйте.

Ros, Что же вы убрали диск из доступа?
Ну что вы, в самом деле? Подумаешь, какой то завистливый фигню сказал! Так таких немерено в интернете! Спокойнее надо относиться.
Пожалуйста, уж если начали тему, то откройте диск.

BassIn555 писал(а): Сб июл 04, 2026 9:05 pm А если немного пыл собирательства умерить, попытаться сказать твёрдое "НЕТ" своим хотелкам!

Не согласен!
Если я могу себе позволить очередную игрушку, почему я должен себе отказывать?
Не куда ставить? Ну... поиграюсь и продам.

https://m.vk.com/photo-81071081_4073215 ... 071081_131
Вообще распайка розетки в магнитофоне есть в схеме магнитофона.
А распайка розетки в ДУ есть в схеме ДУ

Leoniv писал(а): Вт июн 30, 2026 8:40 pmВот таблица:

Спасибо, Леонид Иваныч!

Всем привет!

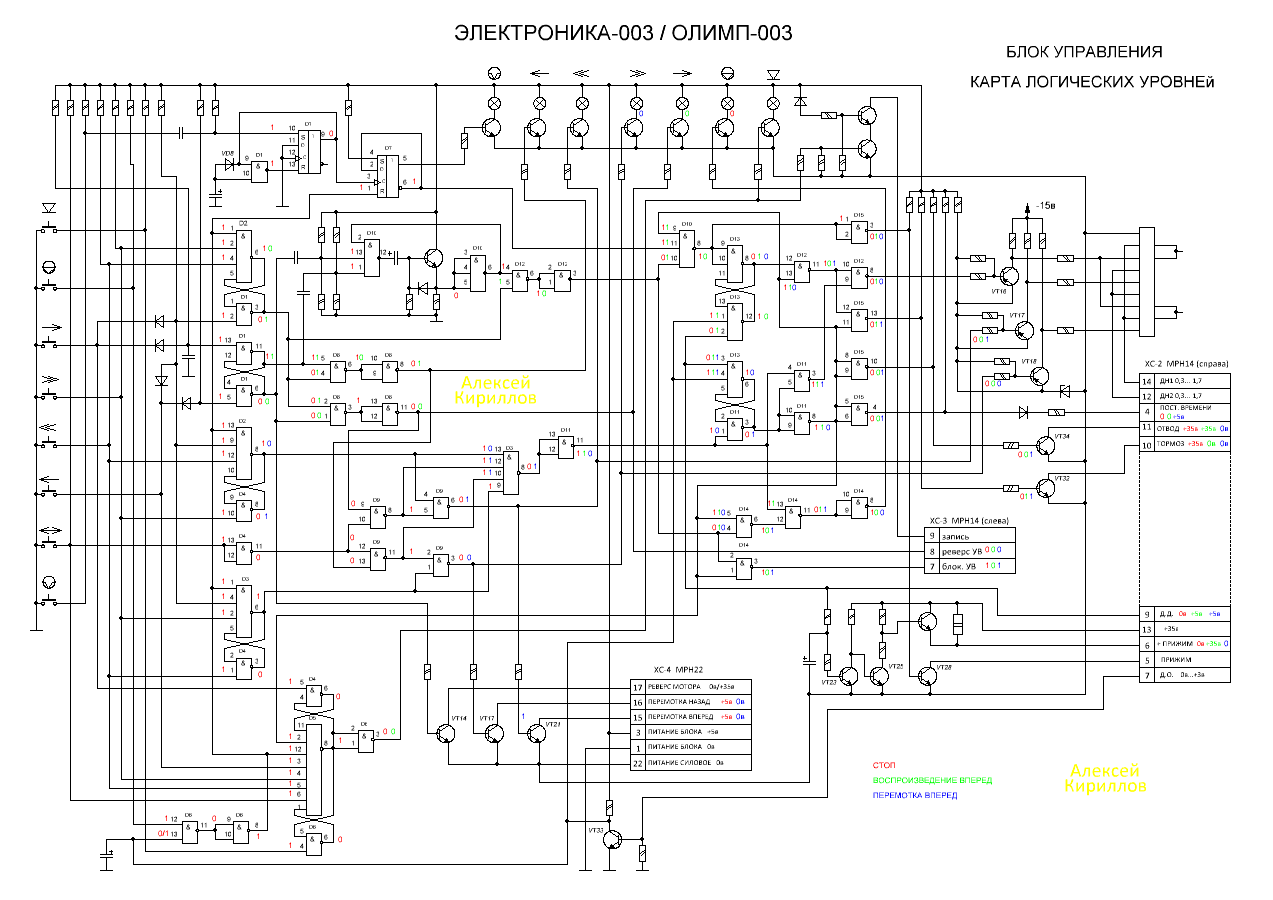

Где то у кого то видел таблицу соответствия выводов разъемов блоков управления для Эл-ки-003 и Эл-ки-004.
Может скинет кто?
Могу и сам нарисовать, но... честно лениво!
Спасибо!

На плате не была предусмотрена установка на радиатор. Но заметили, что сильно греется и кустарно поставили на радиатор. А греется он действительно прилично. Это один из недостатков чудо-схемы генераторов для датчиков положения ротора - они очень прожорливы
А по моему не так.
Одного стабилитрона ...

eddddy писал(а): Чт июн 18, 2026 8:38 pm на радиаторе только управляющие обмотками транзисторы

Стабилизатор тоже на радиаторе.
Но не всегда.

А четвертый транзистор на радиаторе - это, похоже, транзистор стабилизатора напряжения для датчиков положения ротора.
Да, это стабилизатор для датчиков.
Я не давно искал пропадающую неисправность регулятора и на место рабочих обмоток припаял три светодиода. Очень удобно! Нет опасности сжечь что ...

iskatelaa2 писал(а): Чт июн 11, 2026 2:51 pm где в эл-ке 004 искать таходатчик?

На двигателе сверху головка закреплена

Я нашел иначе.

для начала посмотреть генерацию на обмотках датчиков:

потом на транзисторах силовых обмоток - скорее всего пробит один из фазных ключей
Я ведь написал, что мотор останавливается! Какая может быть генерация на неподвижном моторе?
И написал, что напруга проседает! Даже если крутануть мотор рукой ...
