Платы переменных резисторов Олимп/Электроника- 003/004

[Алексейгрей]

В магнитофонах Олимп и Электроника часто необходимо заменить регуляторы уровня записи и регуляторы громкости наушников. Современные ползунковые регуляторы не совпадают по креплению со старыми СП. В свое время Ридико Леонид Иваныч предложил способ крепления на новой плате через стойки. Я подсмотрел у него и сделал свои.
Предлагаю несколько комплектов плат для крепления современных ползунковых резисторов на магнитофоны Олимп/Электроника.

Резисторы использованы https://aliexpress.ru/item/400017836821 ... 0645605349

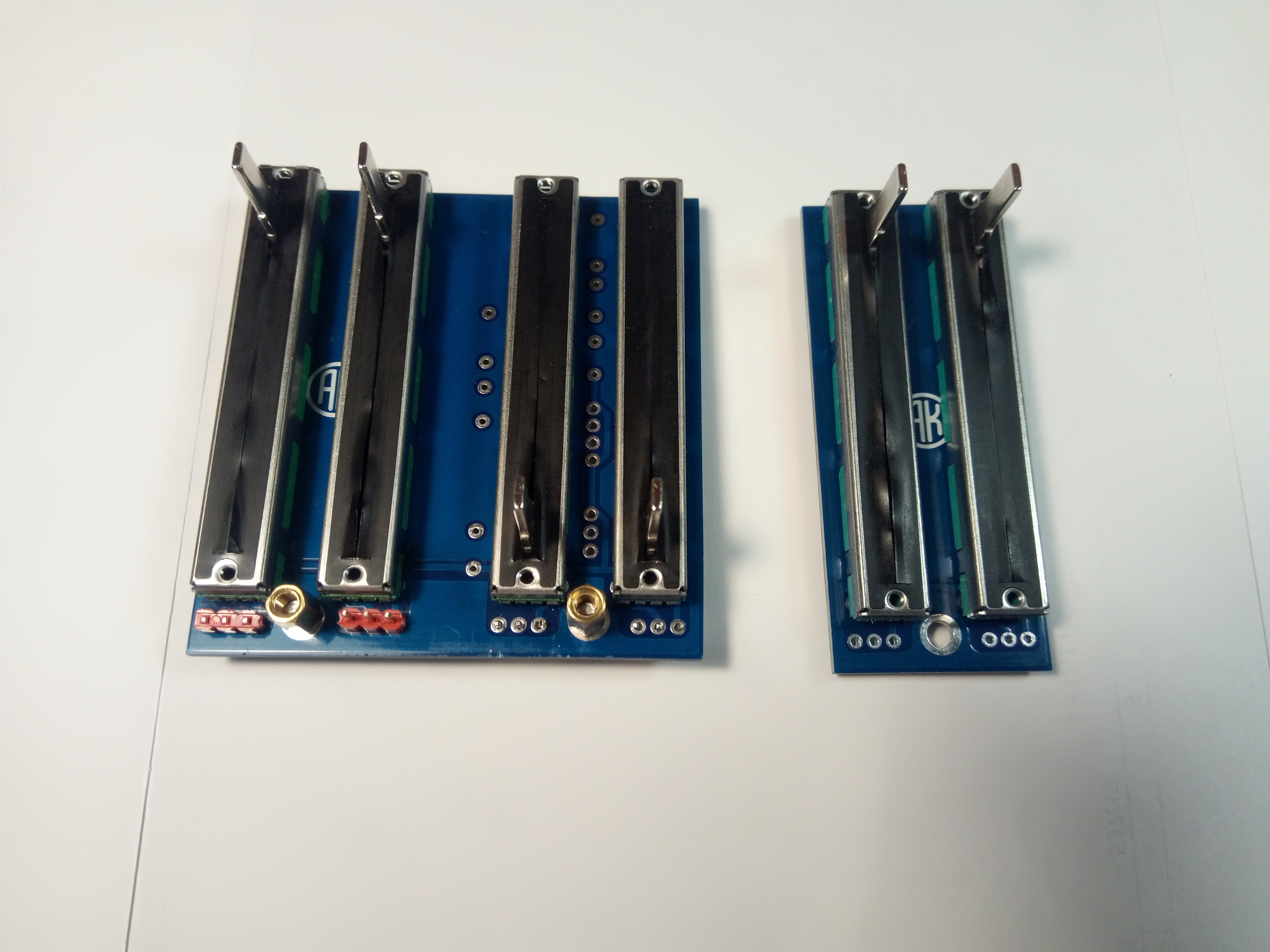

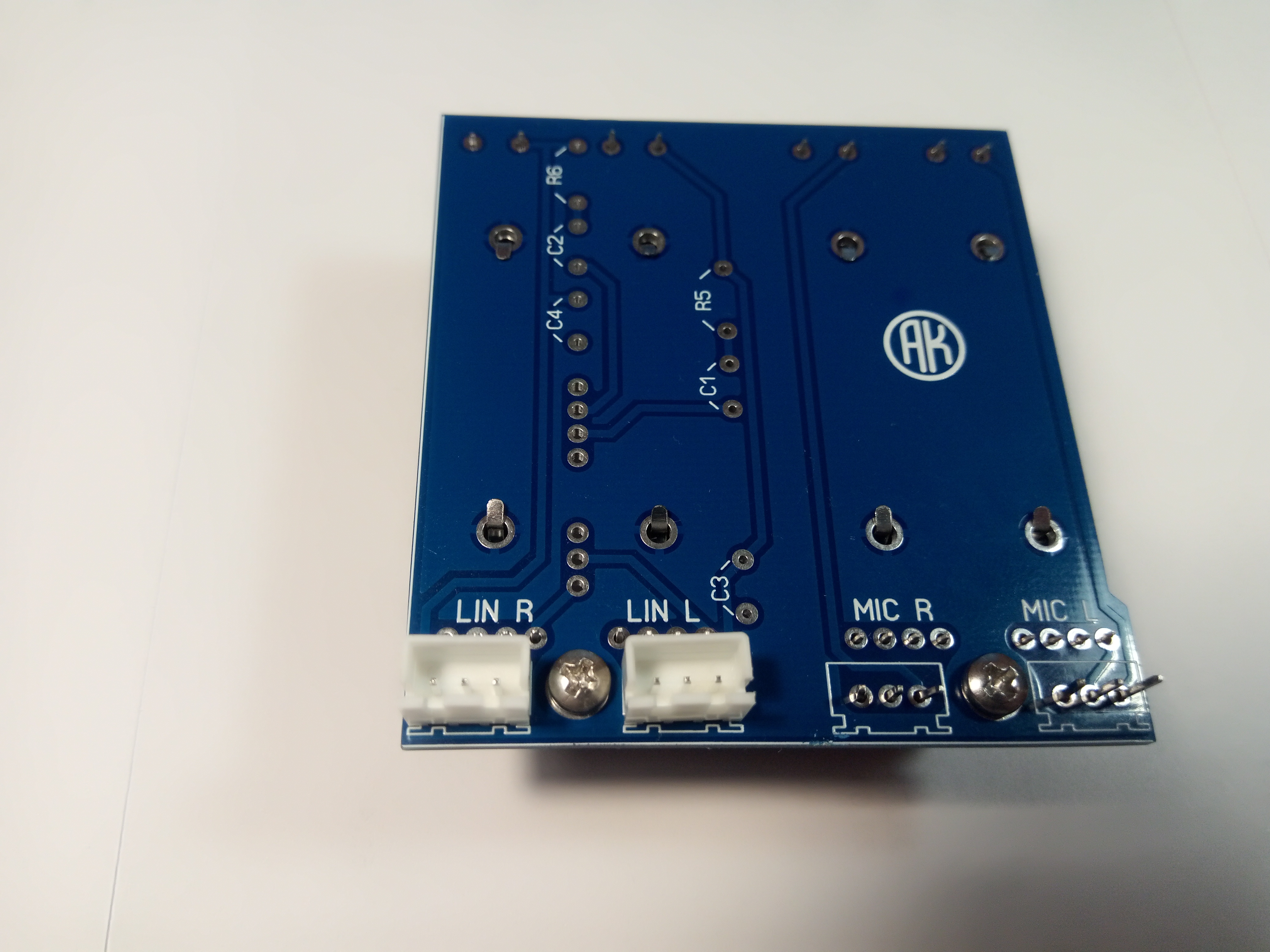

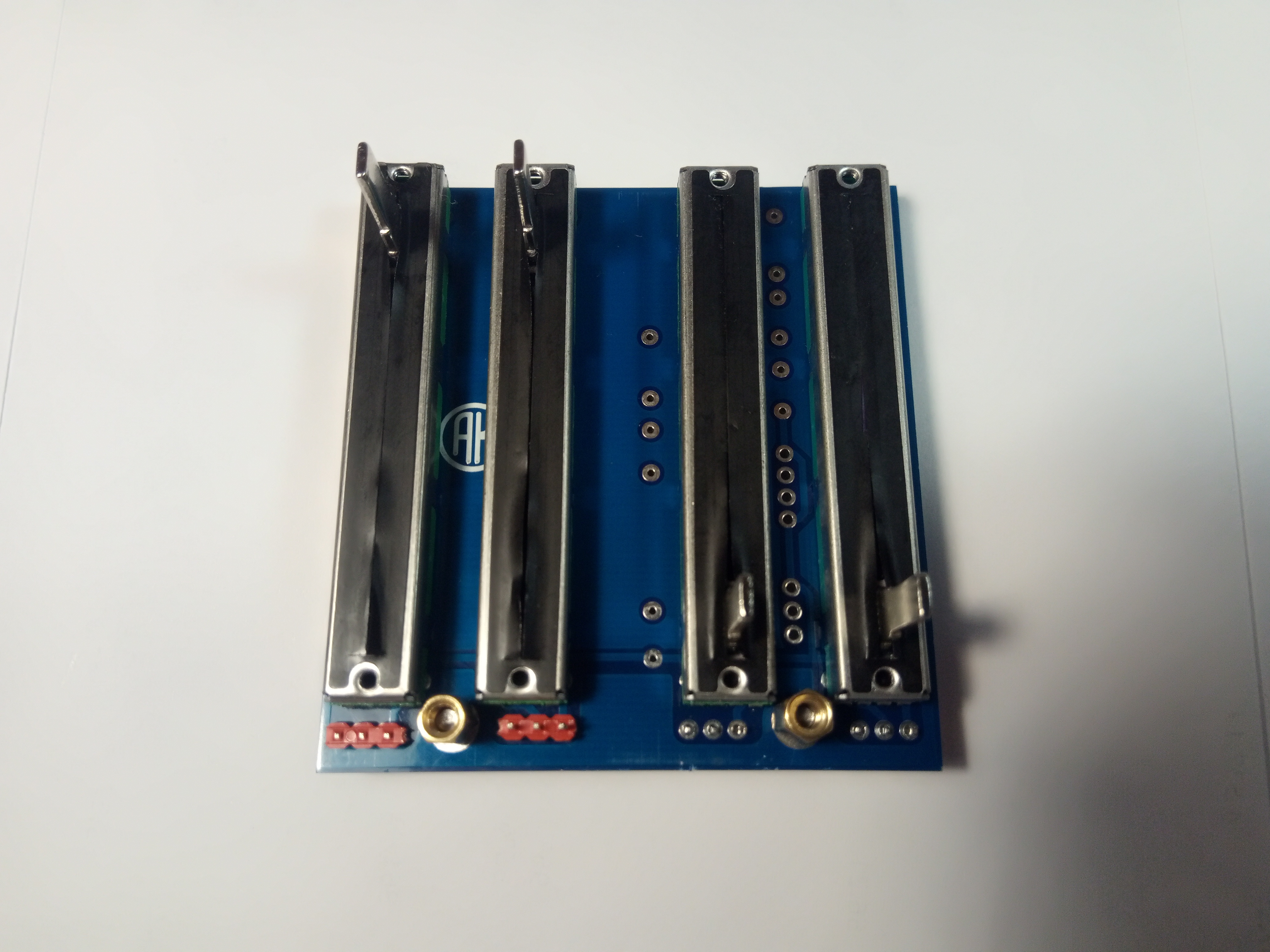

Резисторы впаиваются в плату. Для монтажа проводов можно использовать разъемы ХН-2,54/3 или штыри или впаивать в плату.

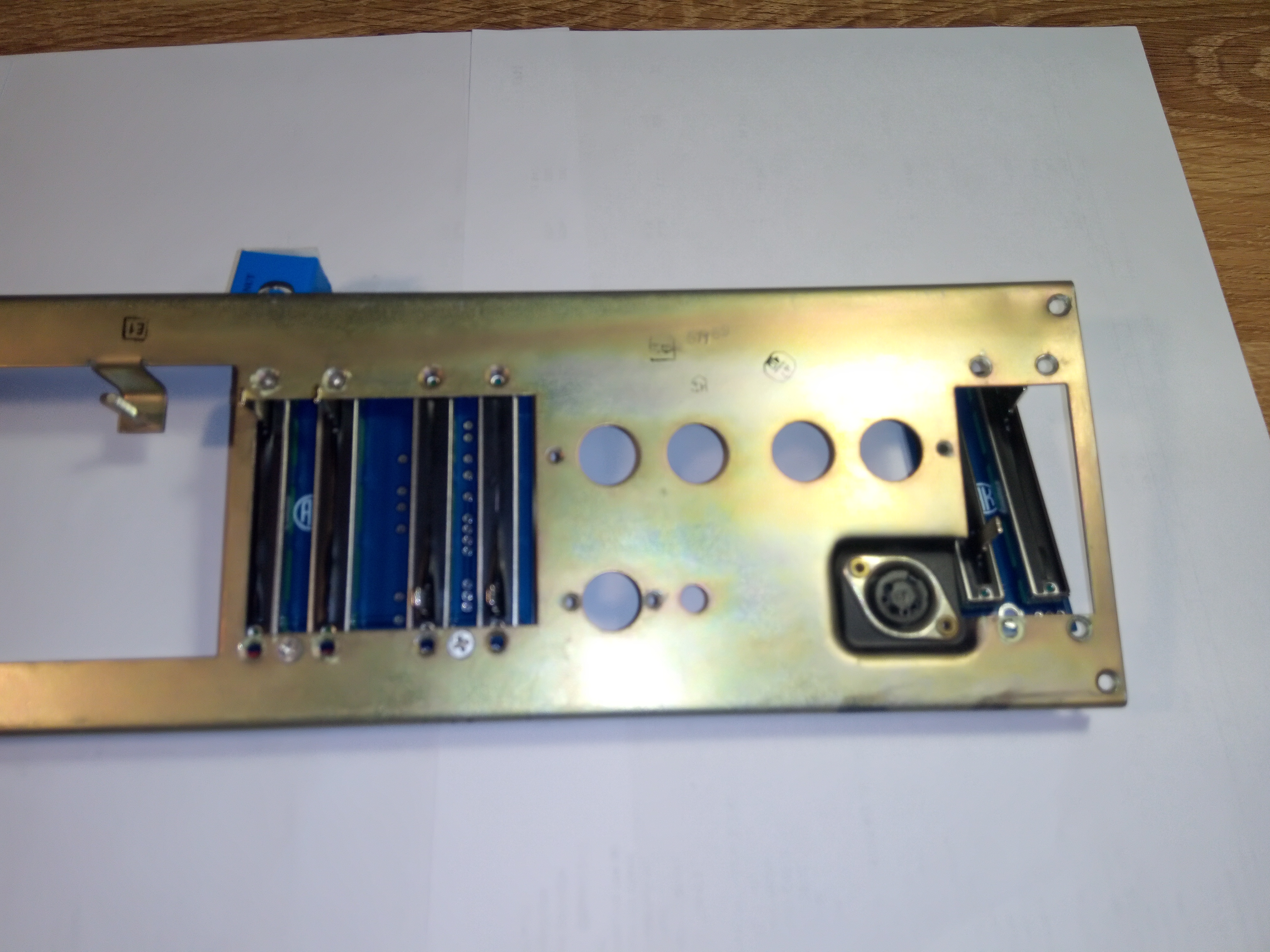

Платы крепятся к фальшпанели внизу через стойки (8мм) а вверху в отверстия резисторов (М2)
При таком креплении ползунок вверху не доходит до конца 1мм, но это не важно.

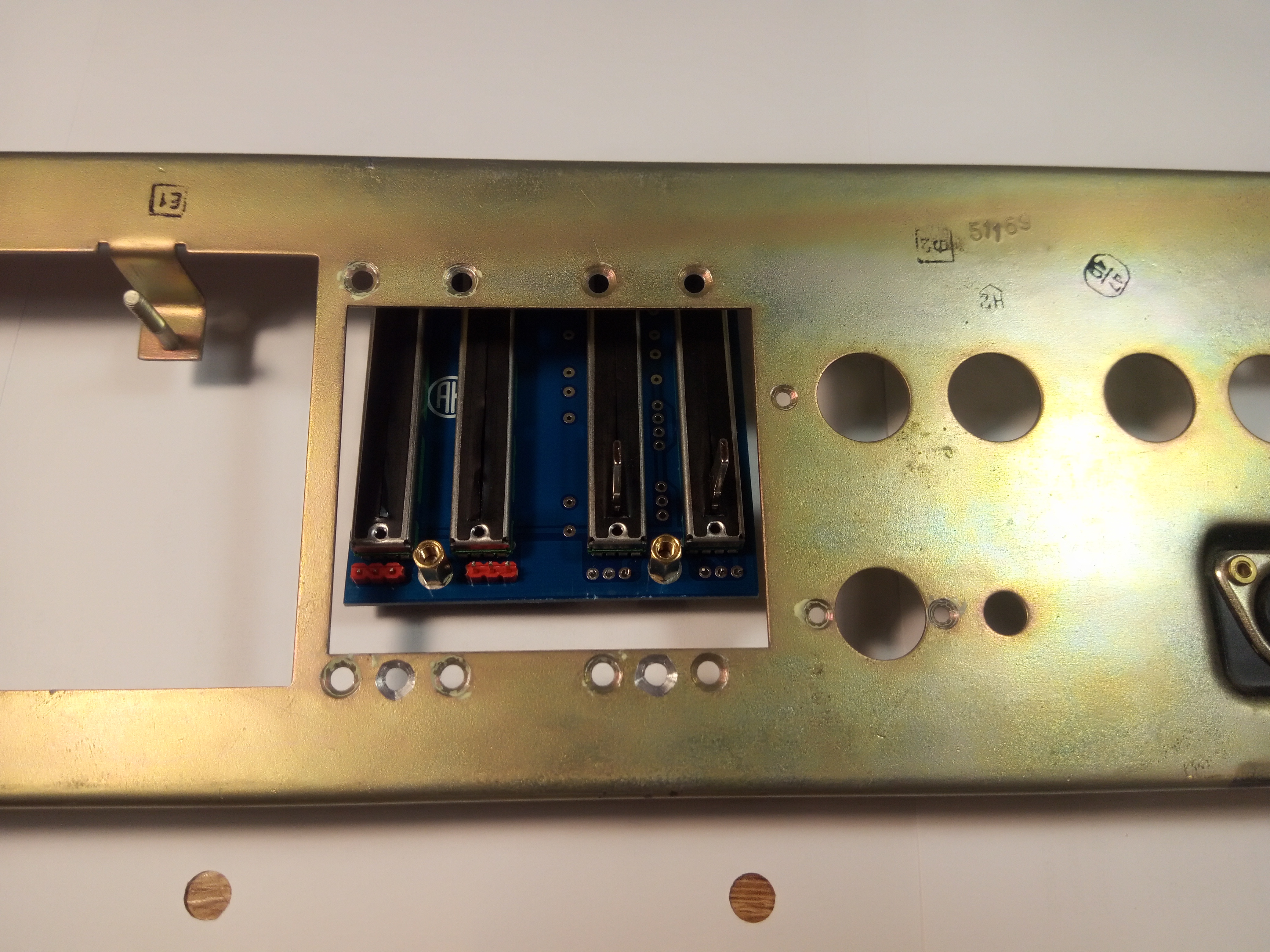

В фальшпанели необходимо сверлить и зеньковать отверстия Ф3,2
Хотя предлагали пропиливать отверстия для крепления в штатные места резисторов. Можно и так.

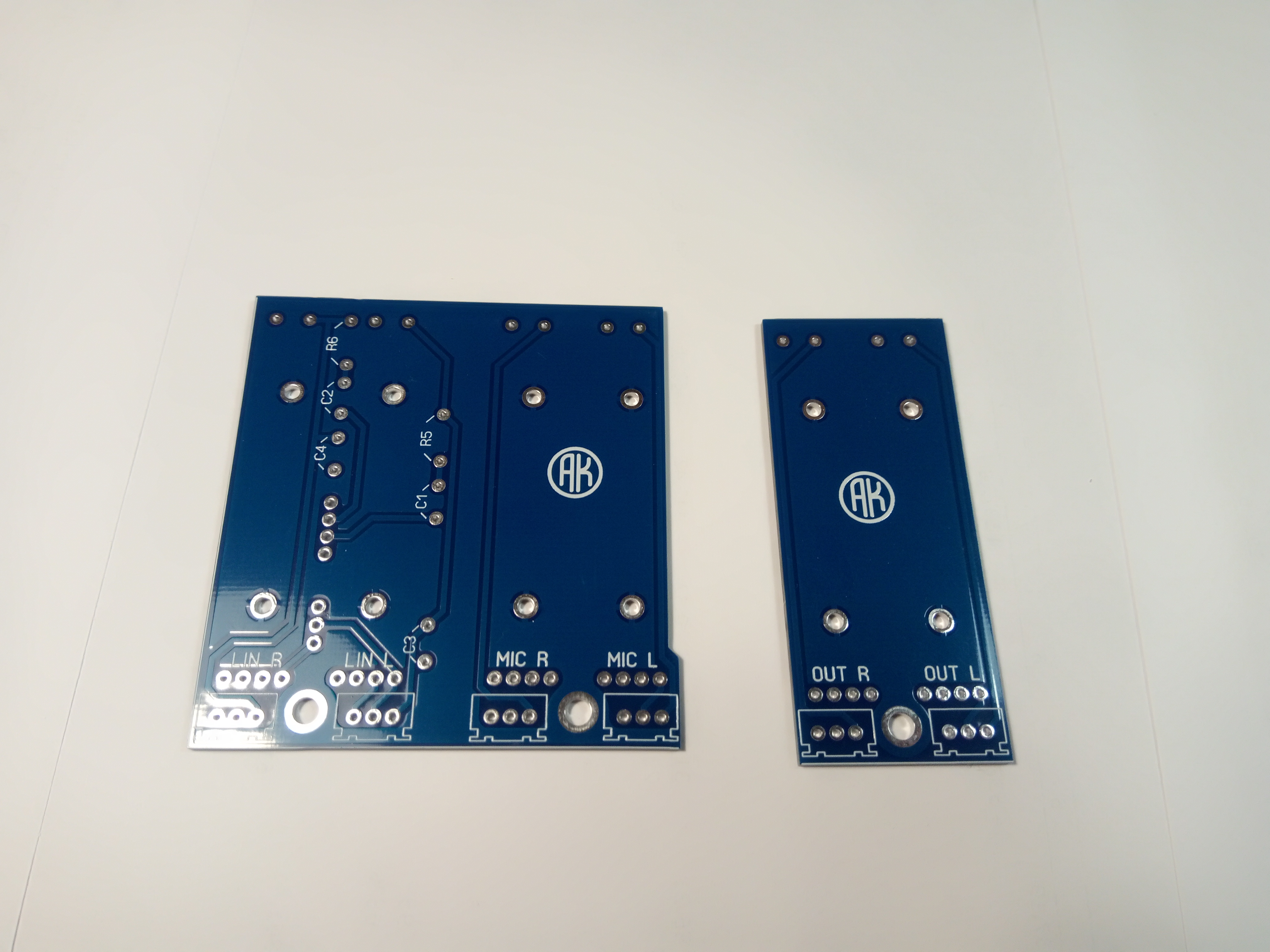

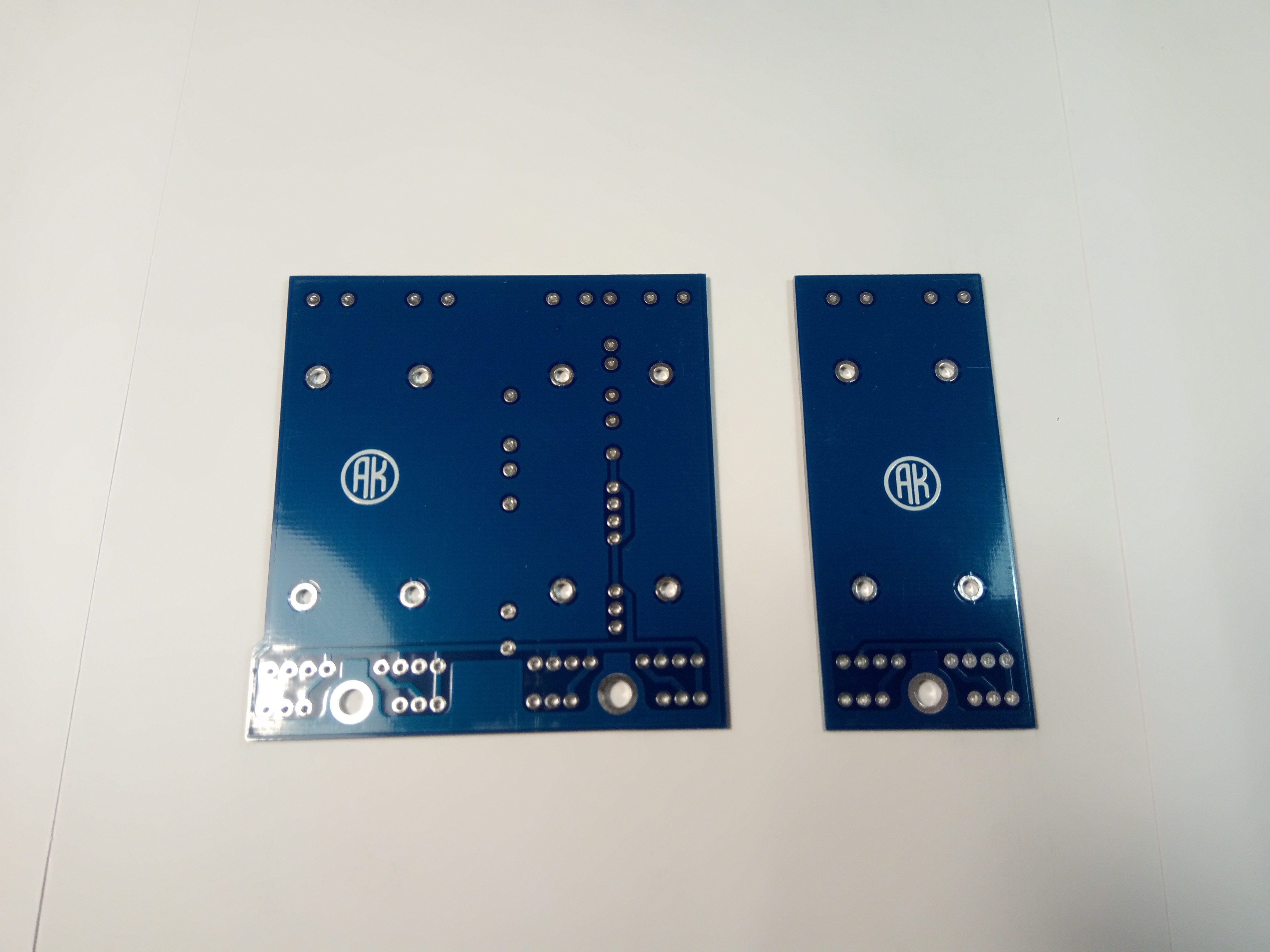

Продается комплект из двух плат: плата под 4 регулятора уровня записи плюс плата под 2 регулятора громкости.
Только то, что на первом фото!
Все остальное на фото показано для пояснения и не продается!
Стоимость комплекта 350 рублей.
Отправлю почтой или Авитодоставкой.
