Заваял СДУ номер 2

[romanroman]

Не ЦМУ а СДУ, но все же...
Делал в депрессивные ковидные года.

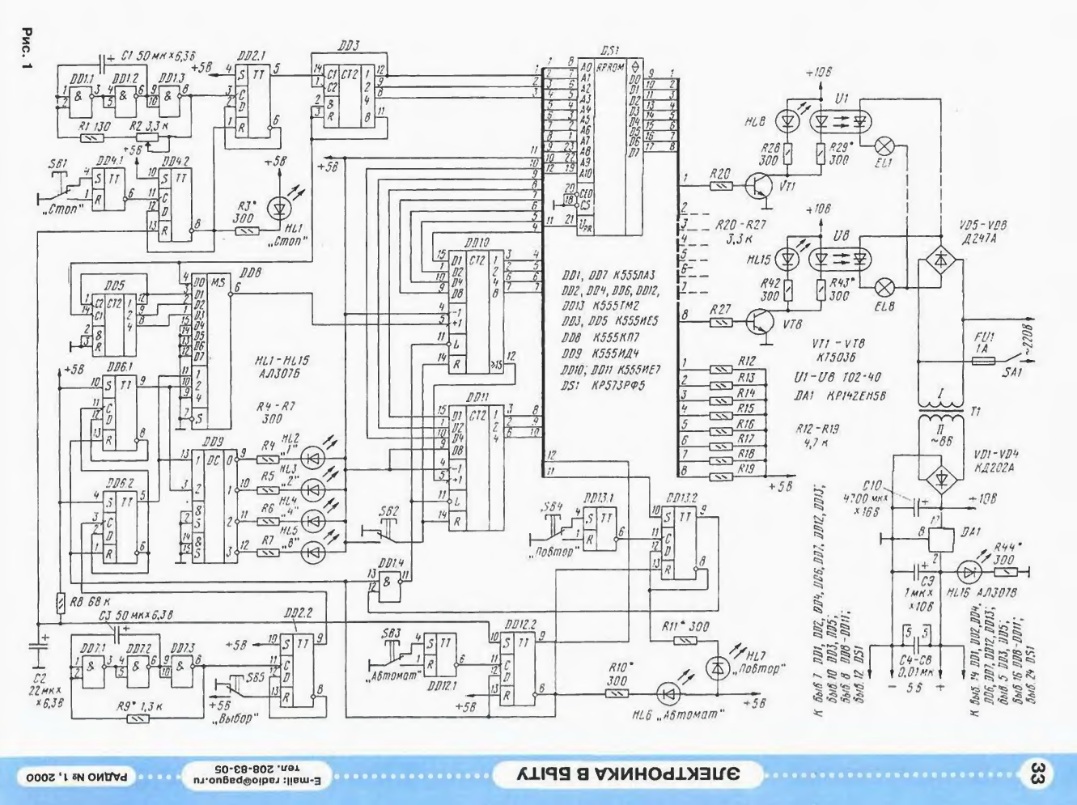

Схема из журнала "Радио" № 1 за 2000 год.
Называлась "Устройство световых эффектов":


Подрихтовал:

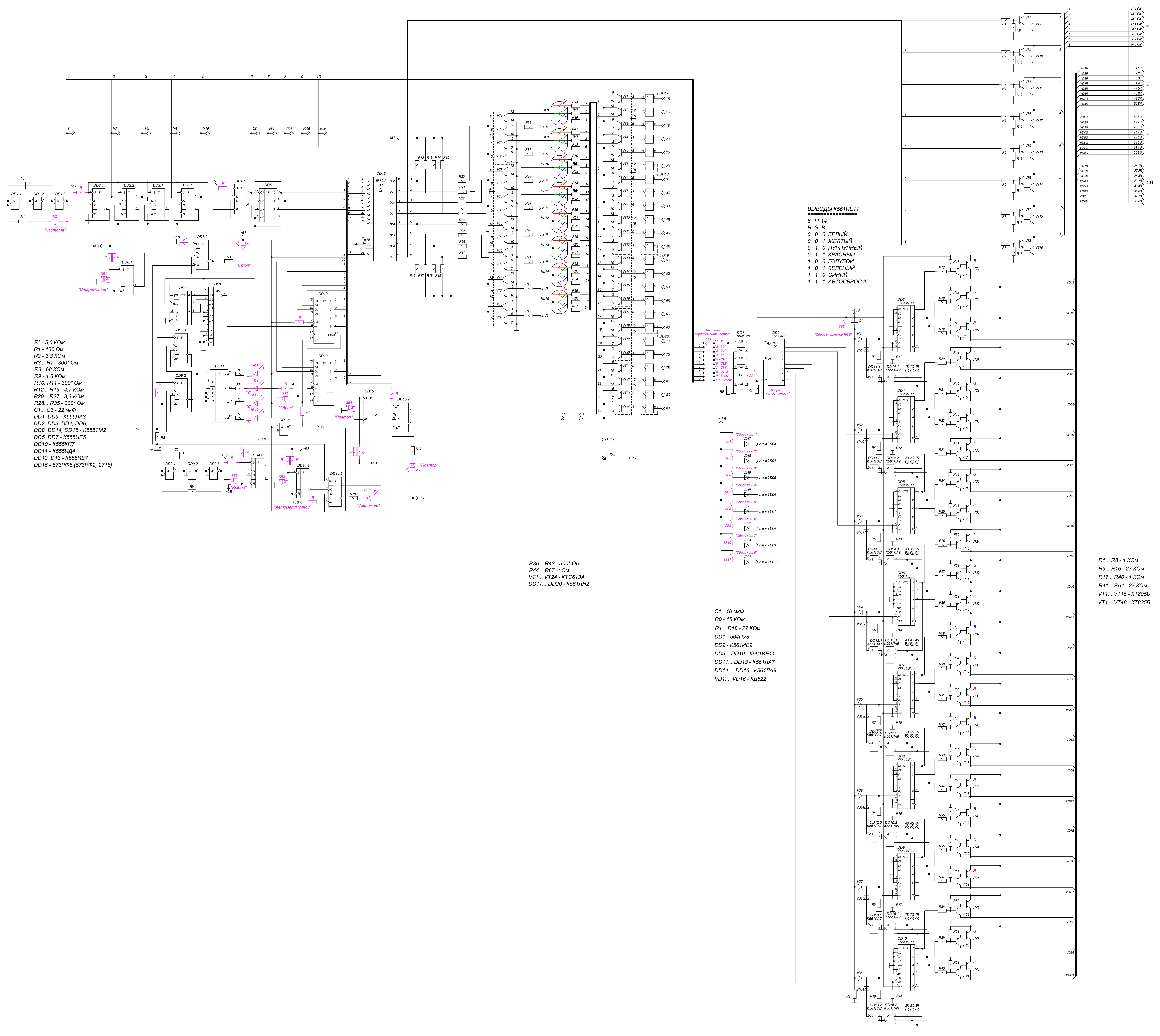

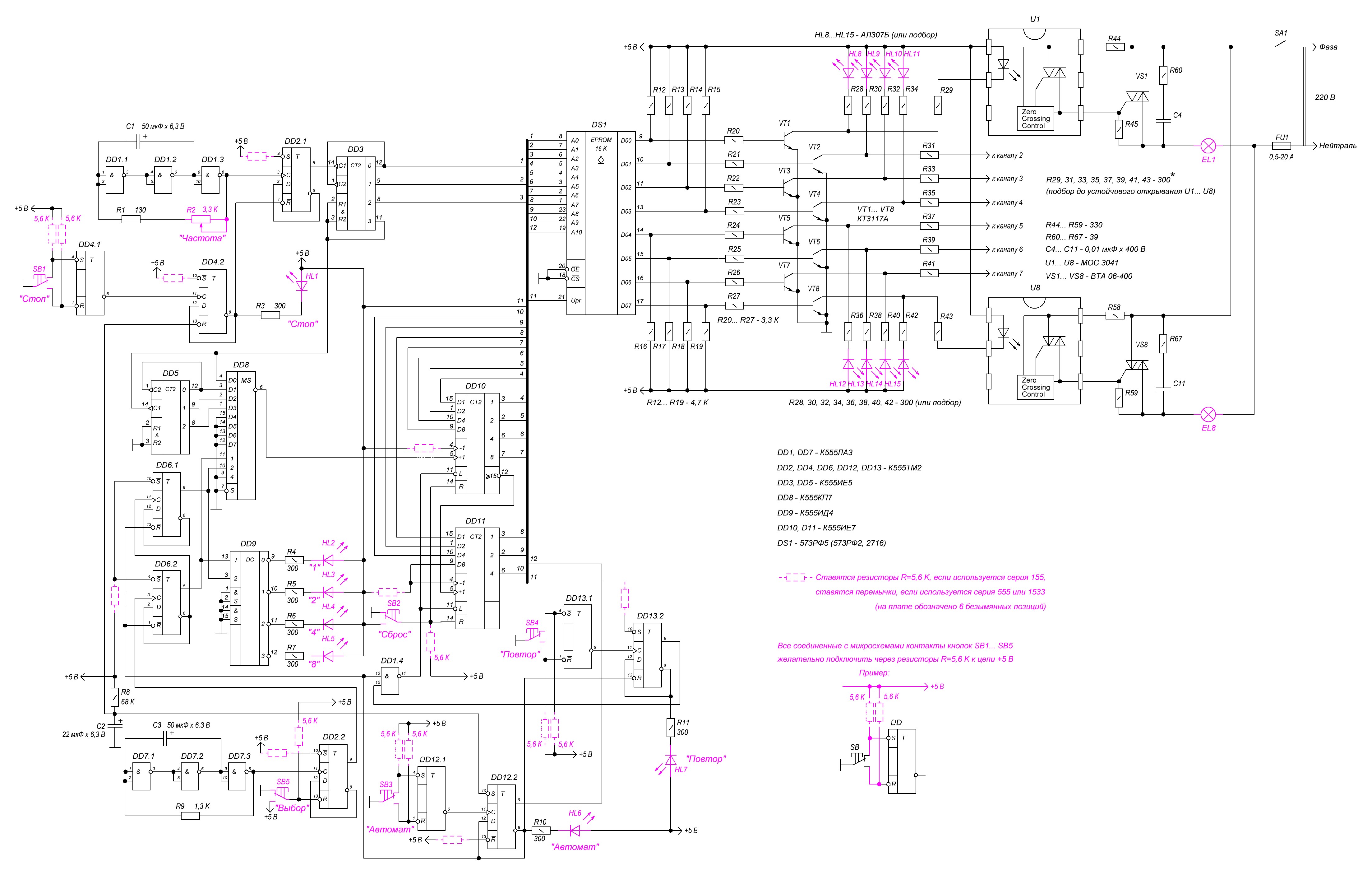

И ооооооооооооочень сильно усложнил:

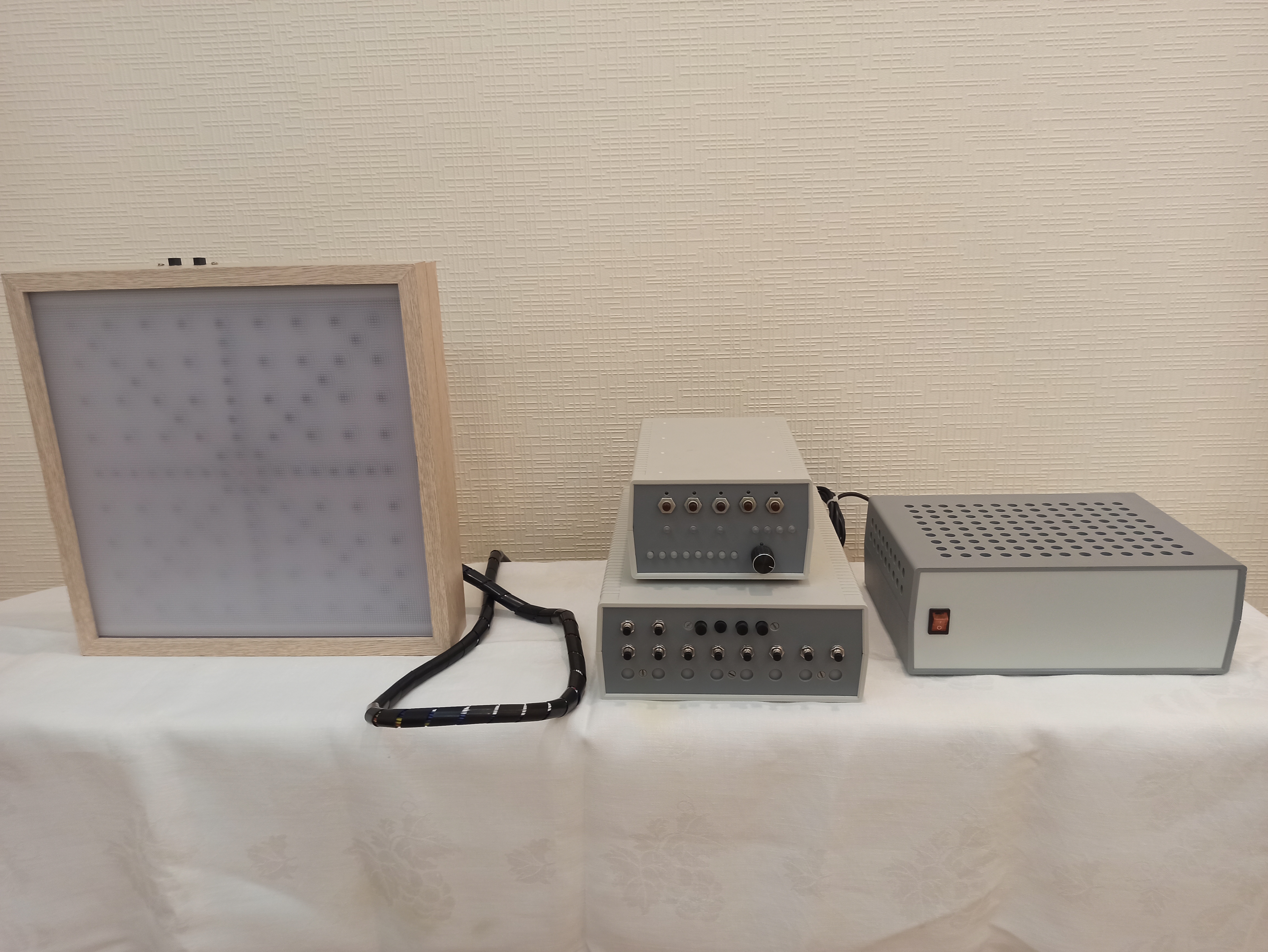

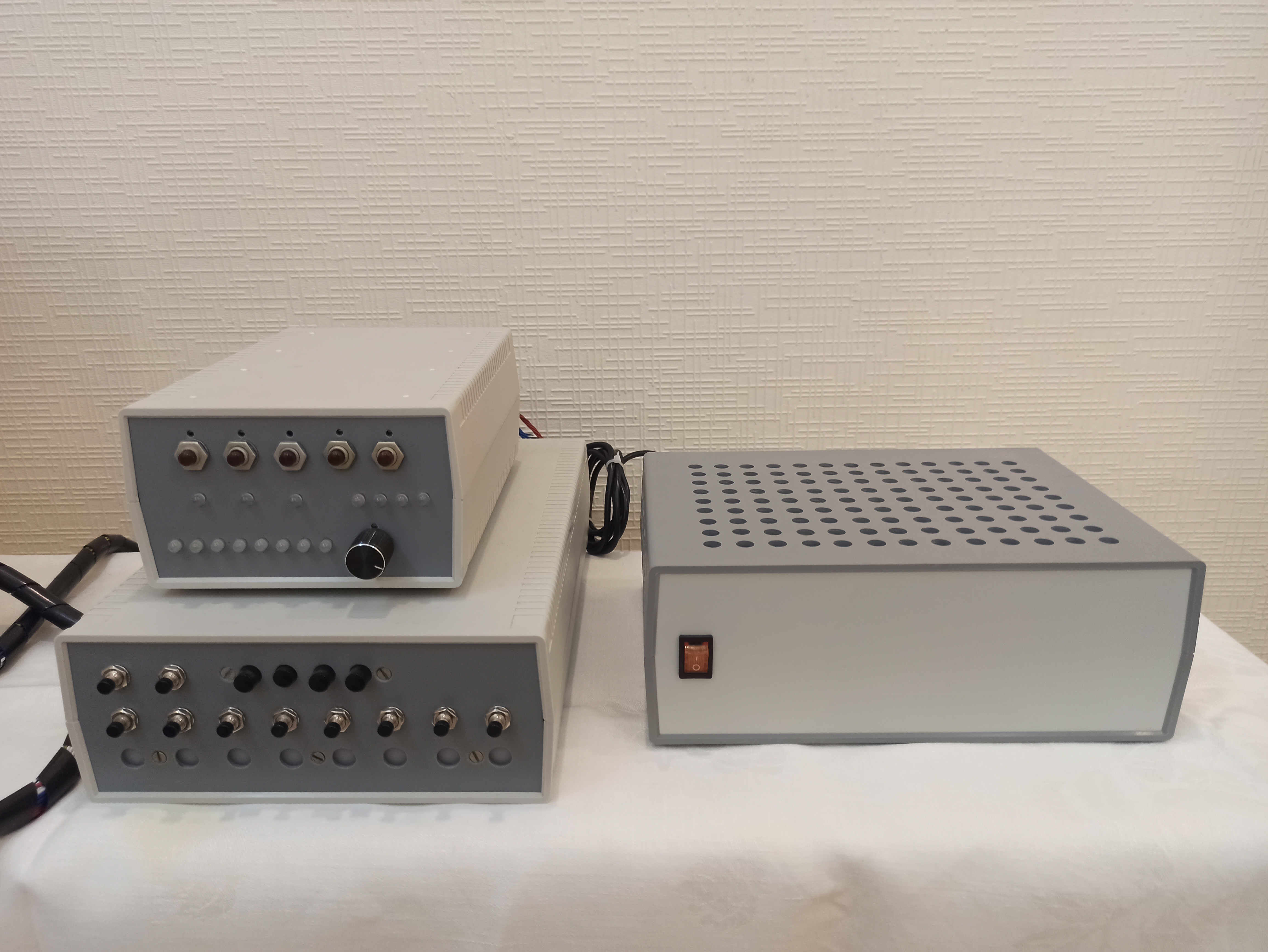

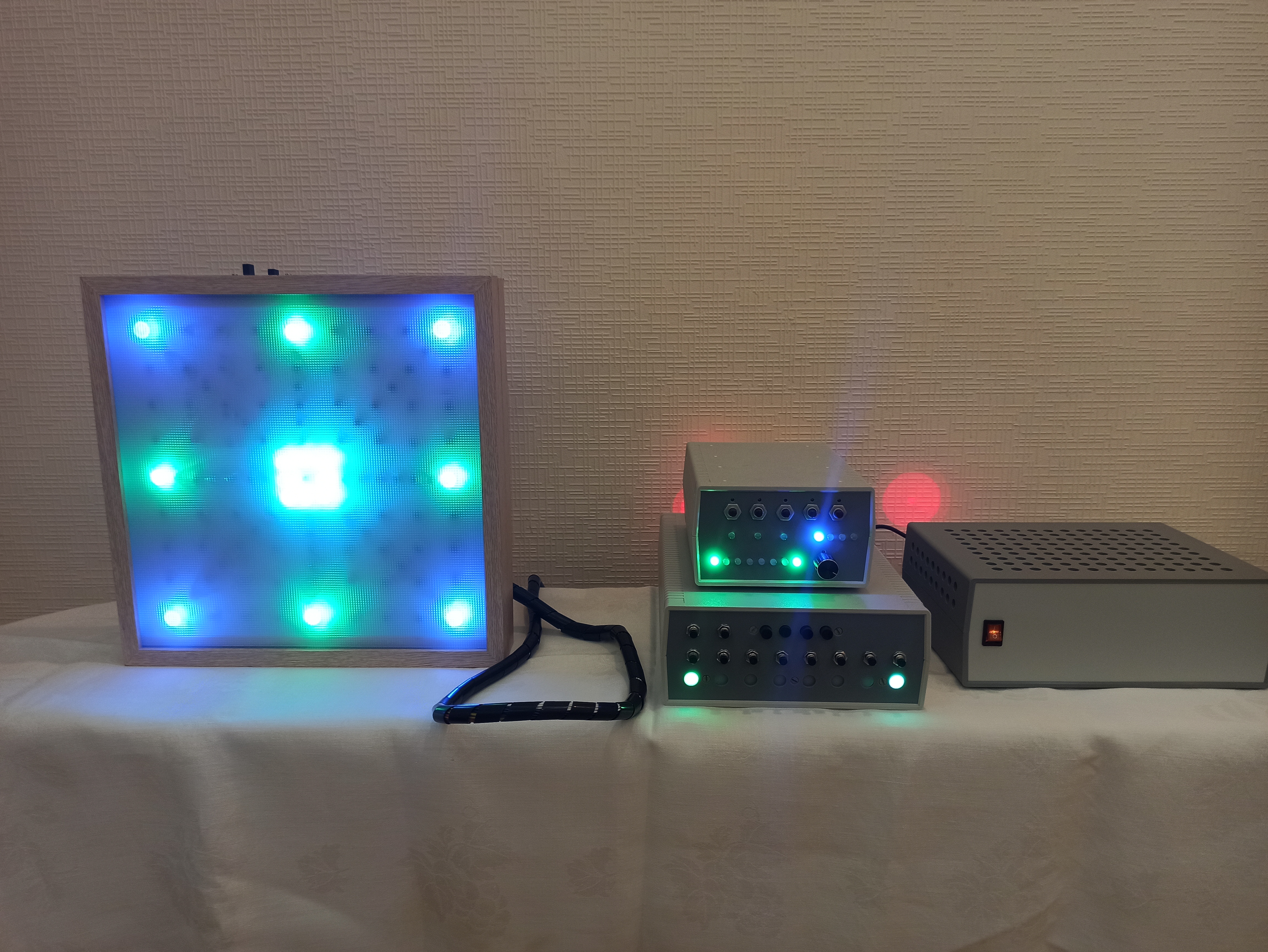

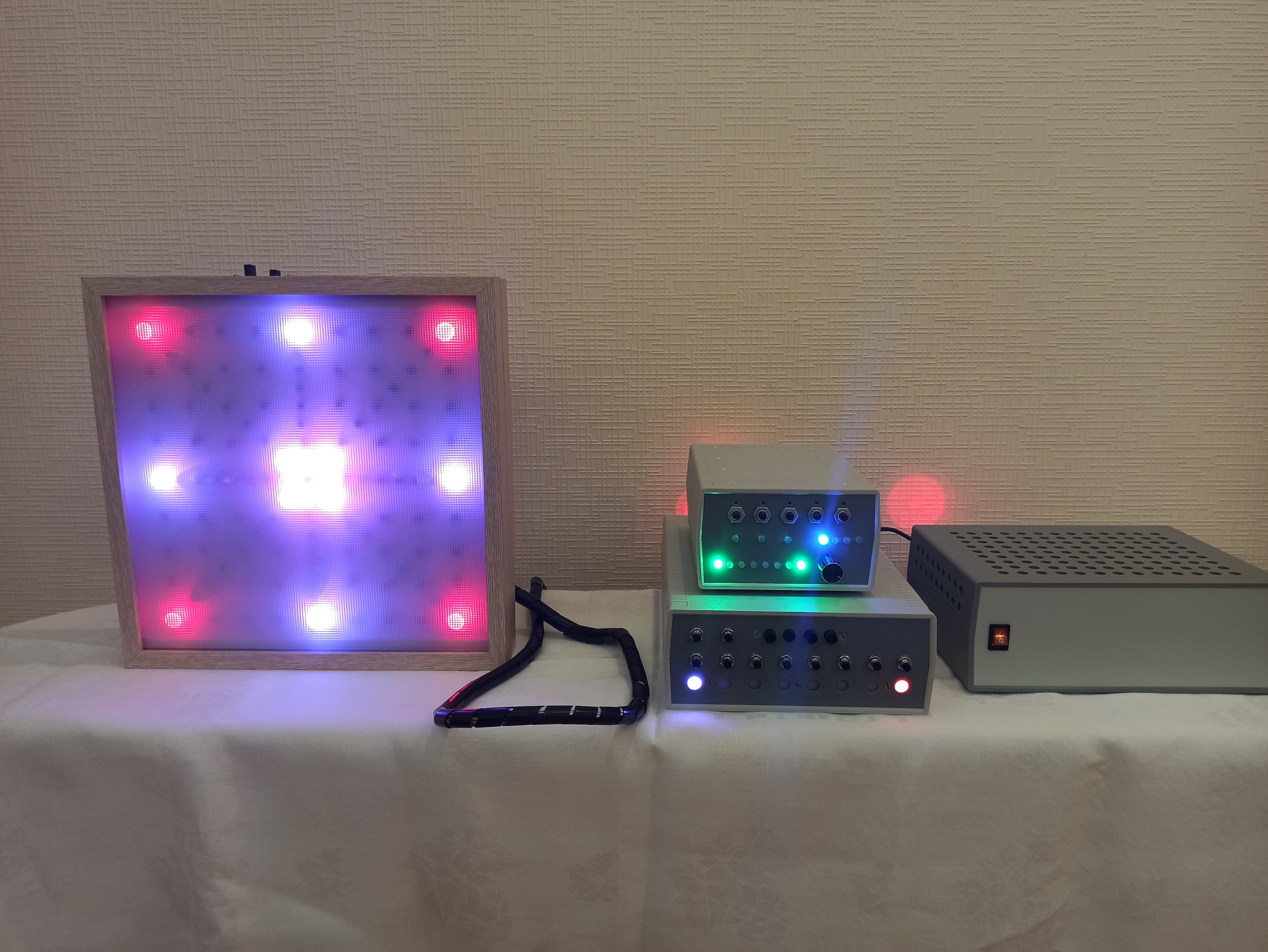

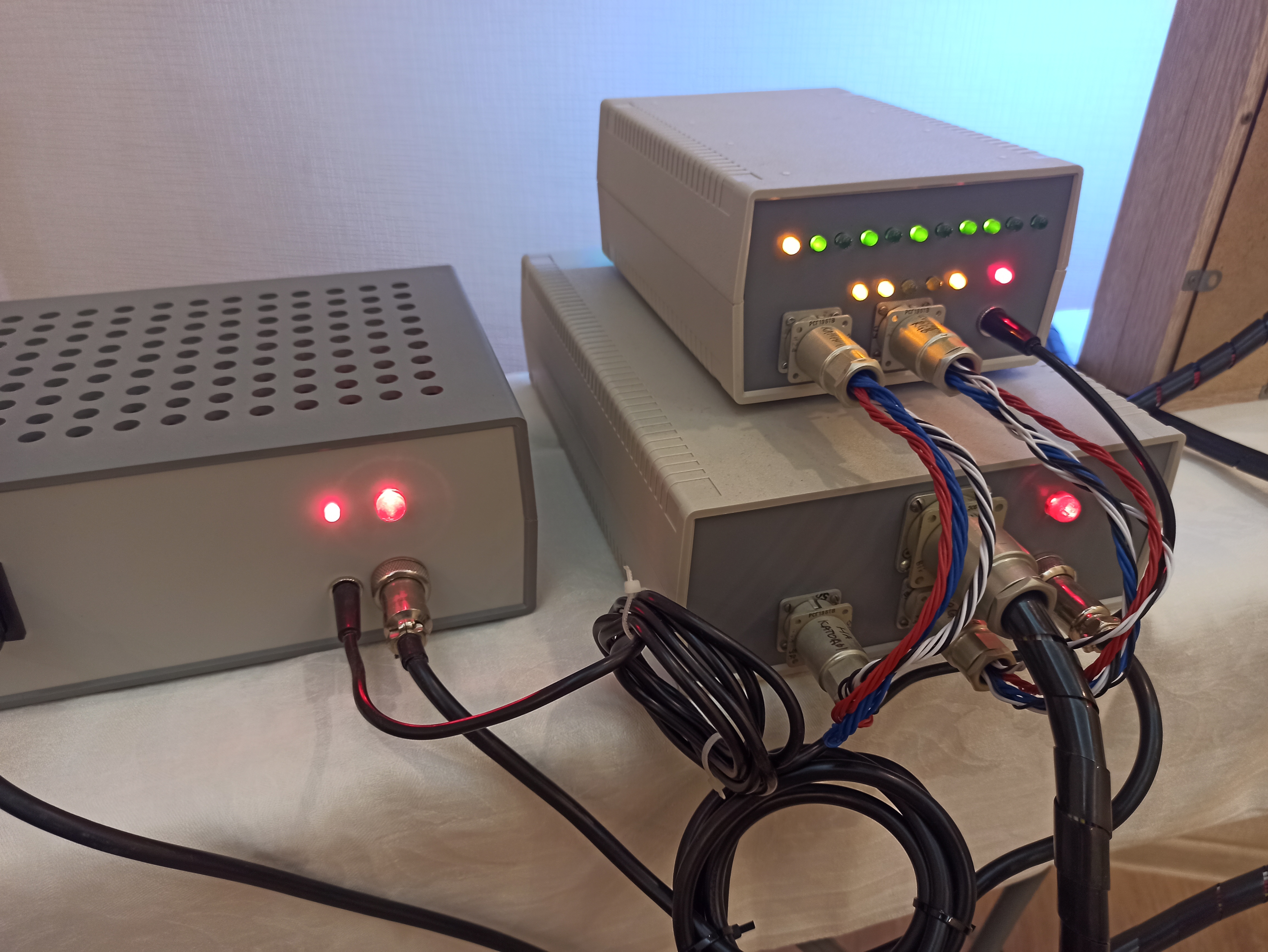

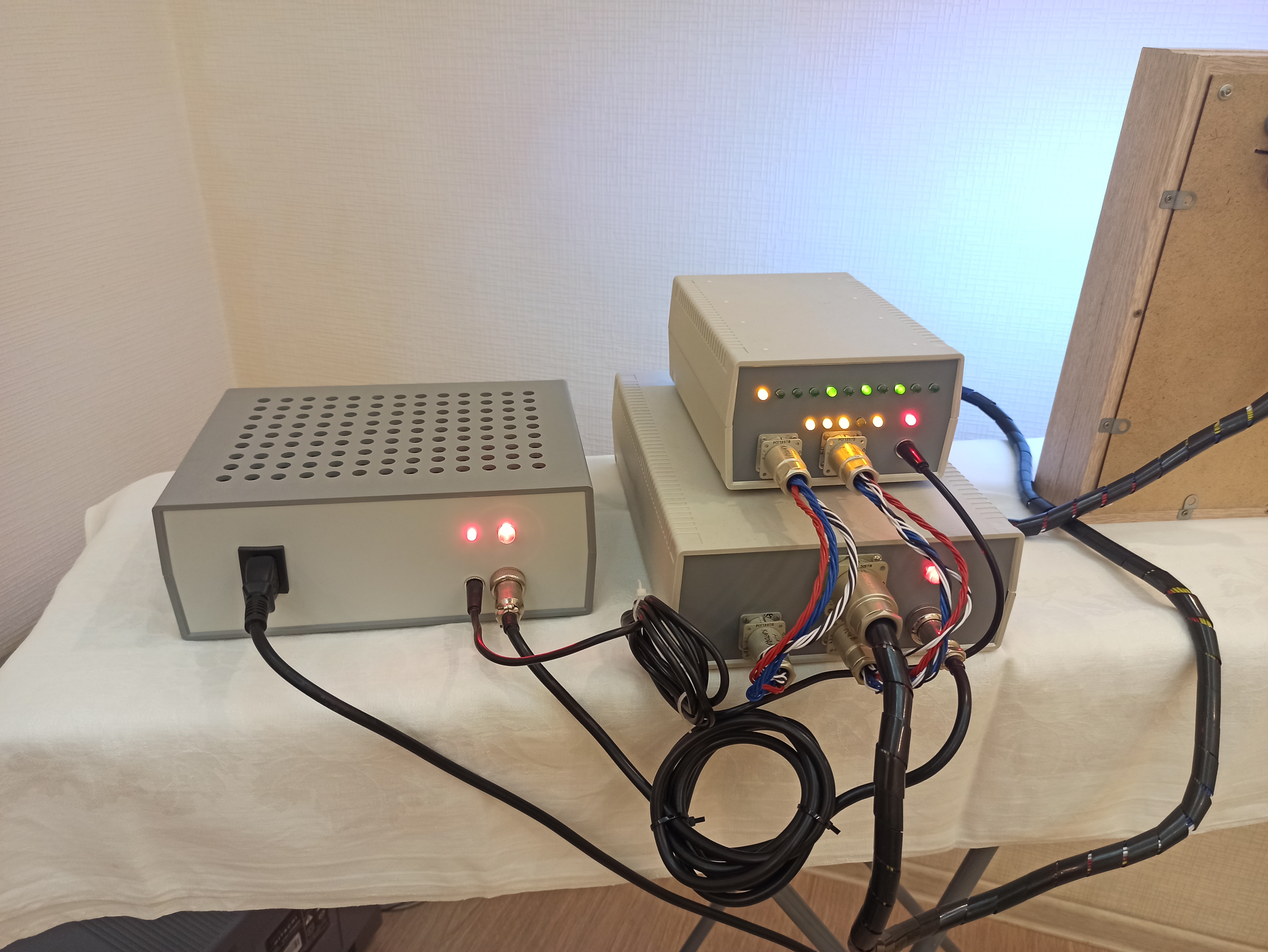

Три блока. Блок управления. Блок цветообразования и силовой. Блок питания.
Добавлены счетчики с индивидуальным независимым сбросом, чтобы стартовать цветом на каждом канале когда угодно.

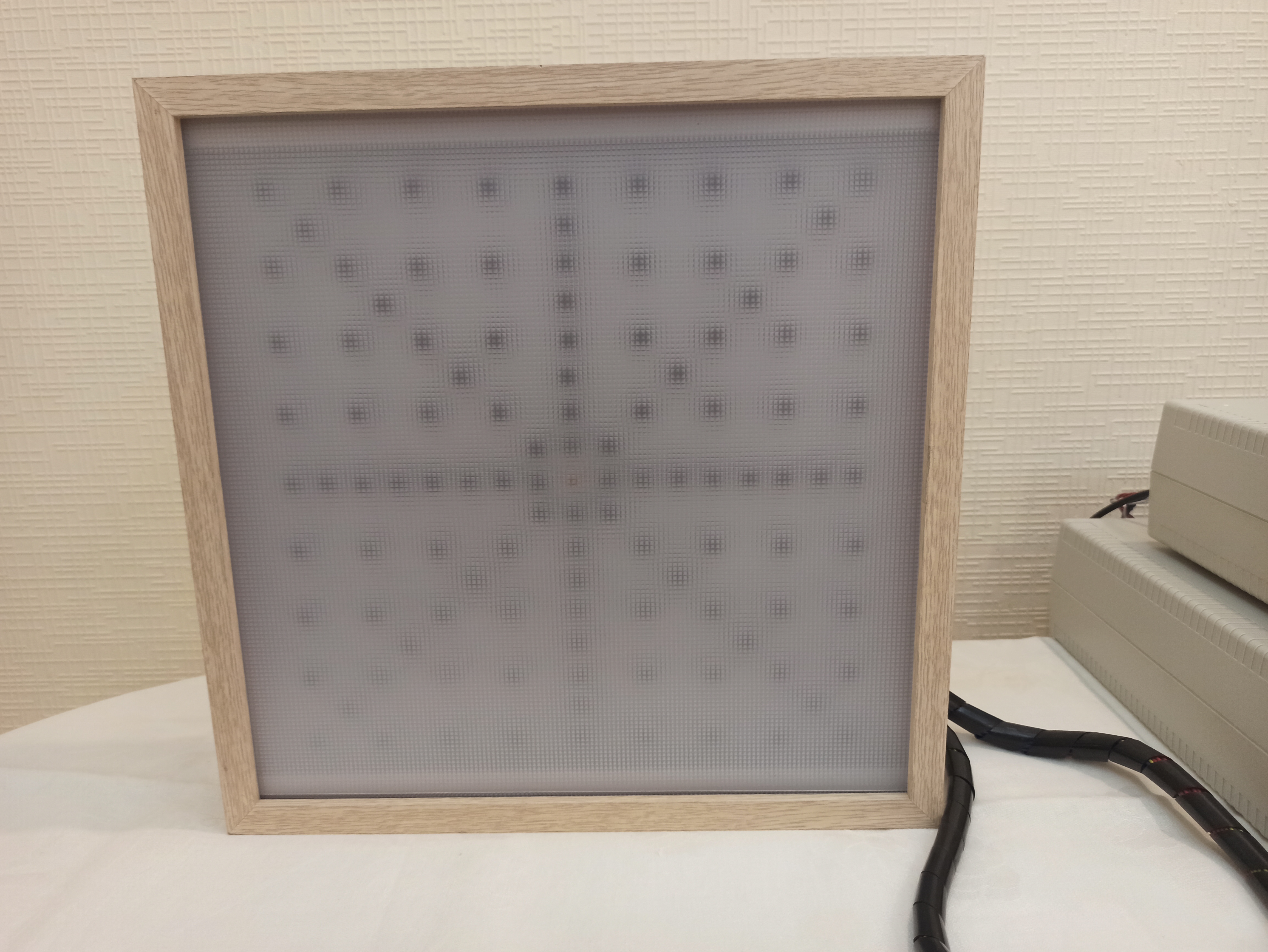

Так достигается разноцветие мозаики на экране в рамке 30 х30 см.
В силовом блоке составные злые Дарлингтоны (КТ805 + КТ805 и КТ835 + КТ835)

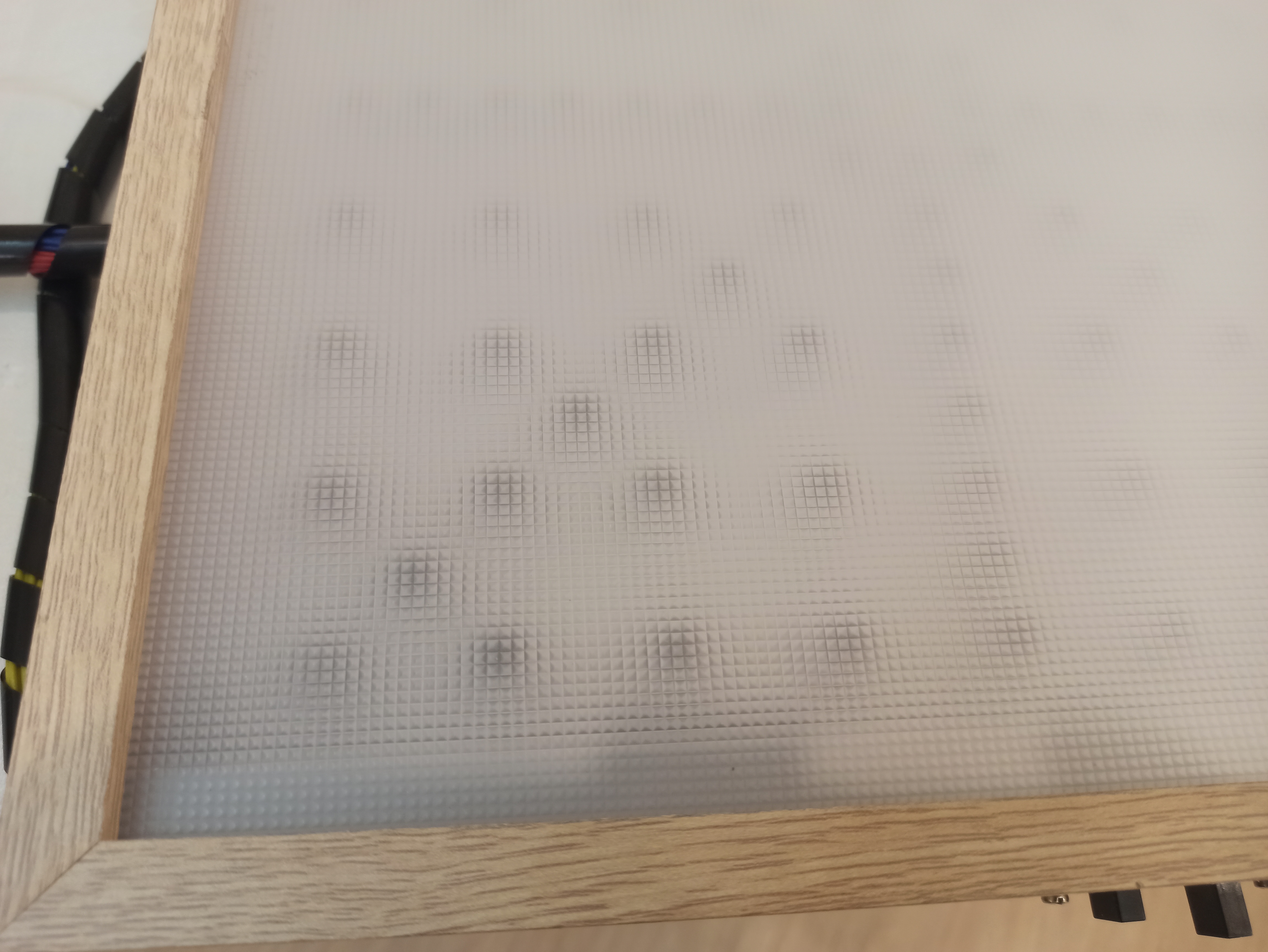

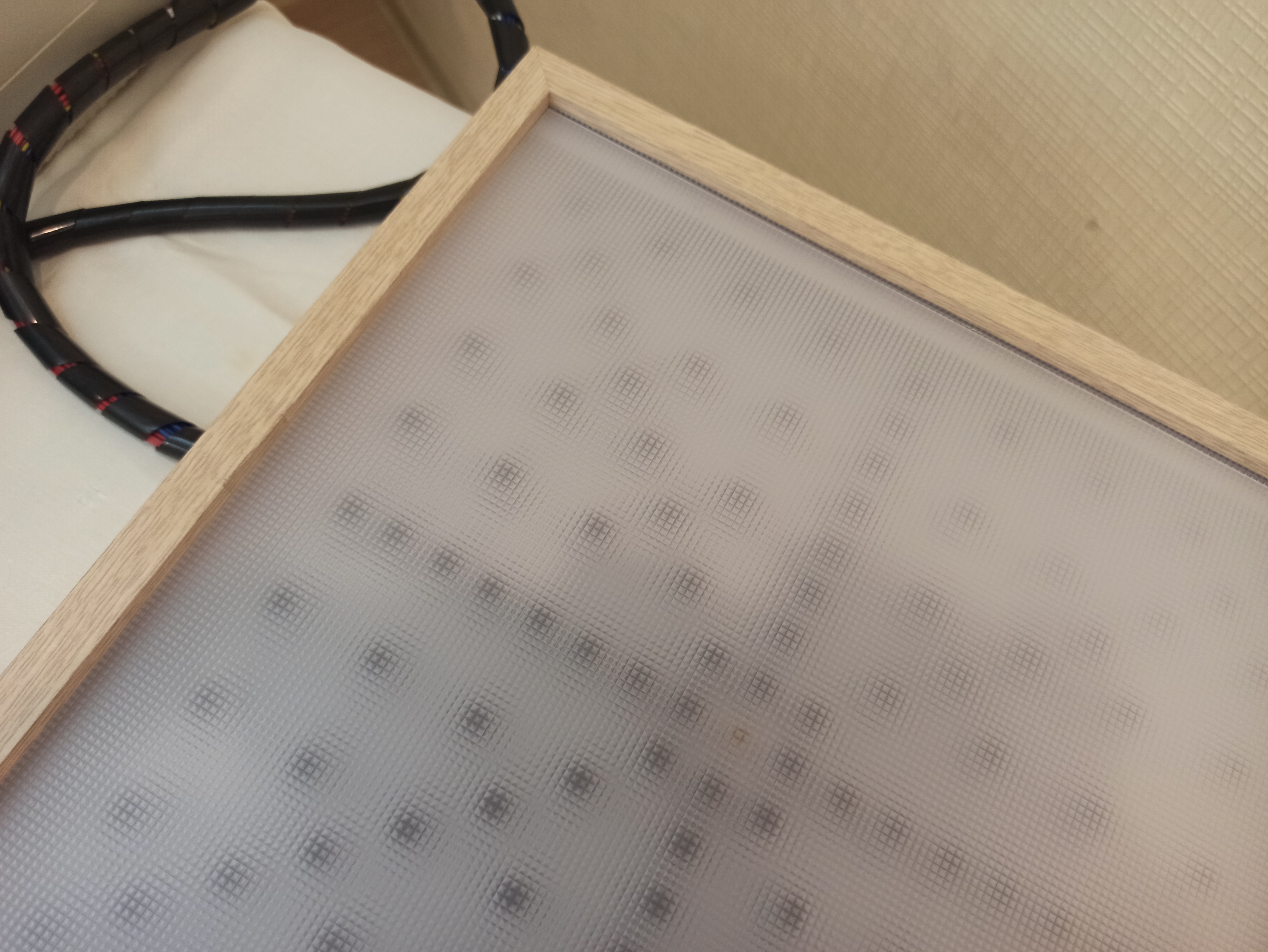

Рассеиватель Novattro Prism с микропризматической структурой от «СафПласт»:

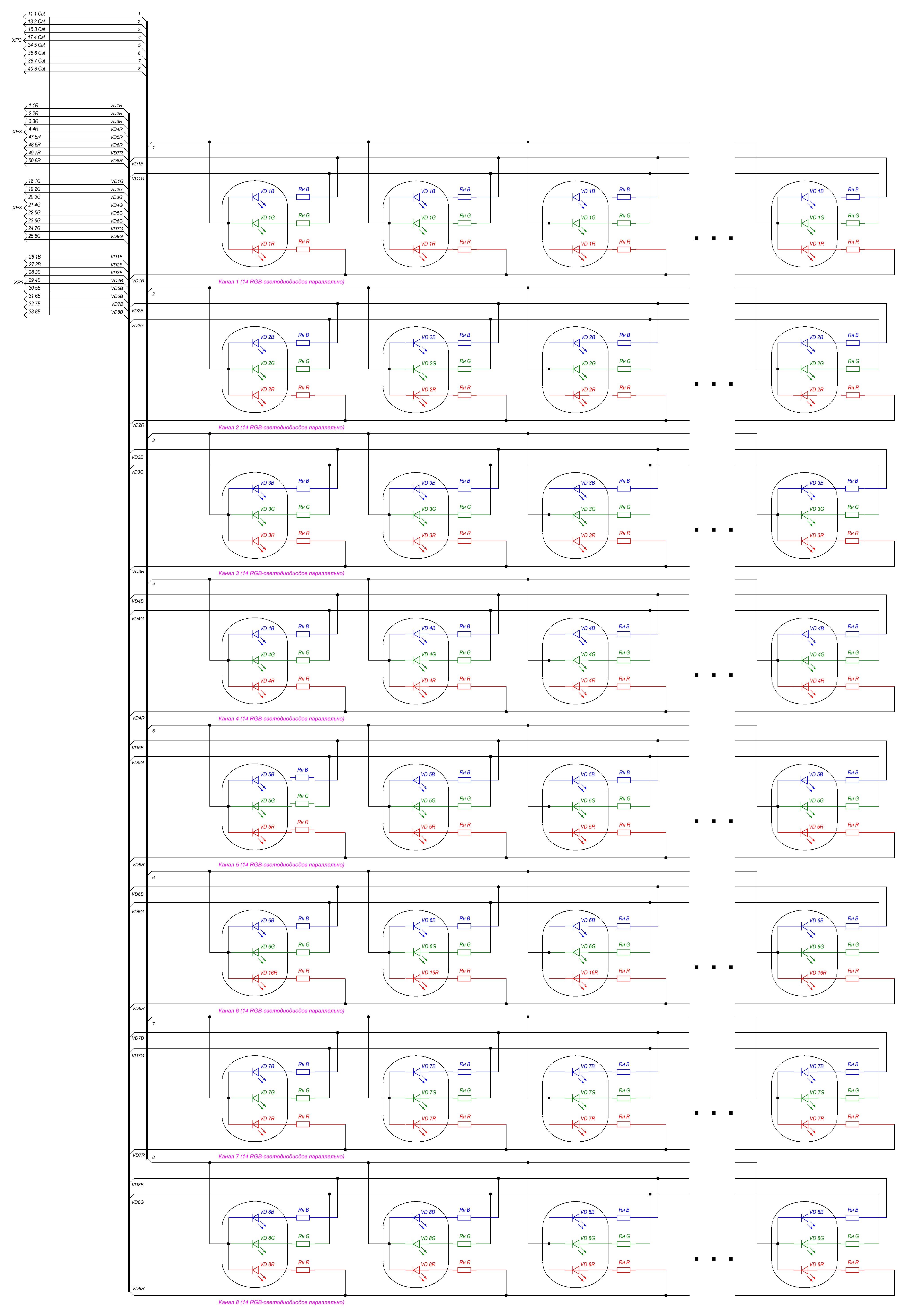

Теперь есть не 8 каналов а 3 х 8 каналов (RGB) из 112 светодиодов по 2 группы (64 и 48 штук).

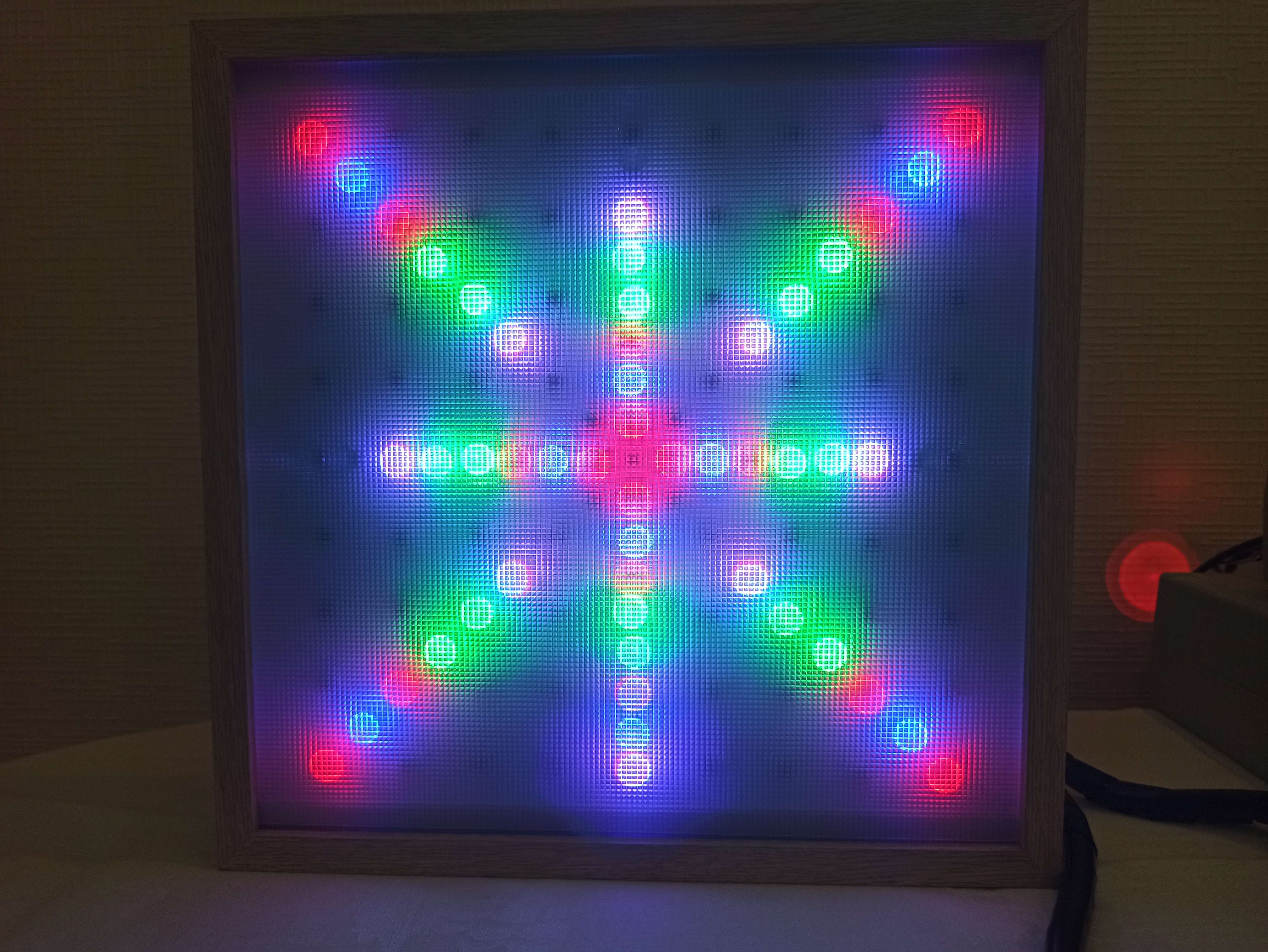

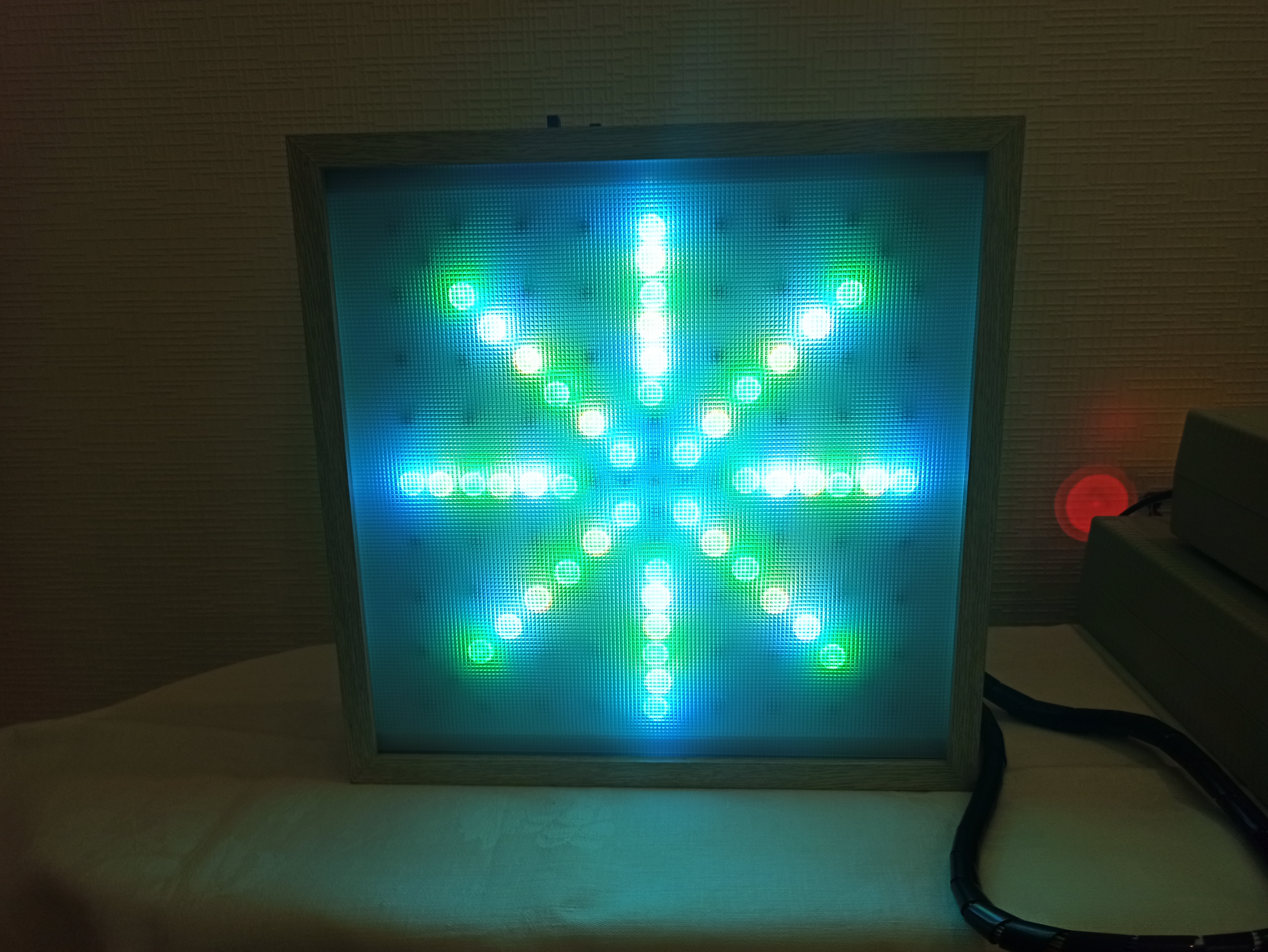

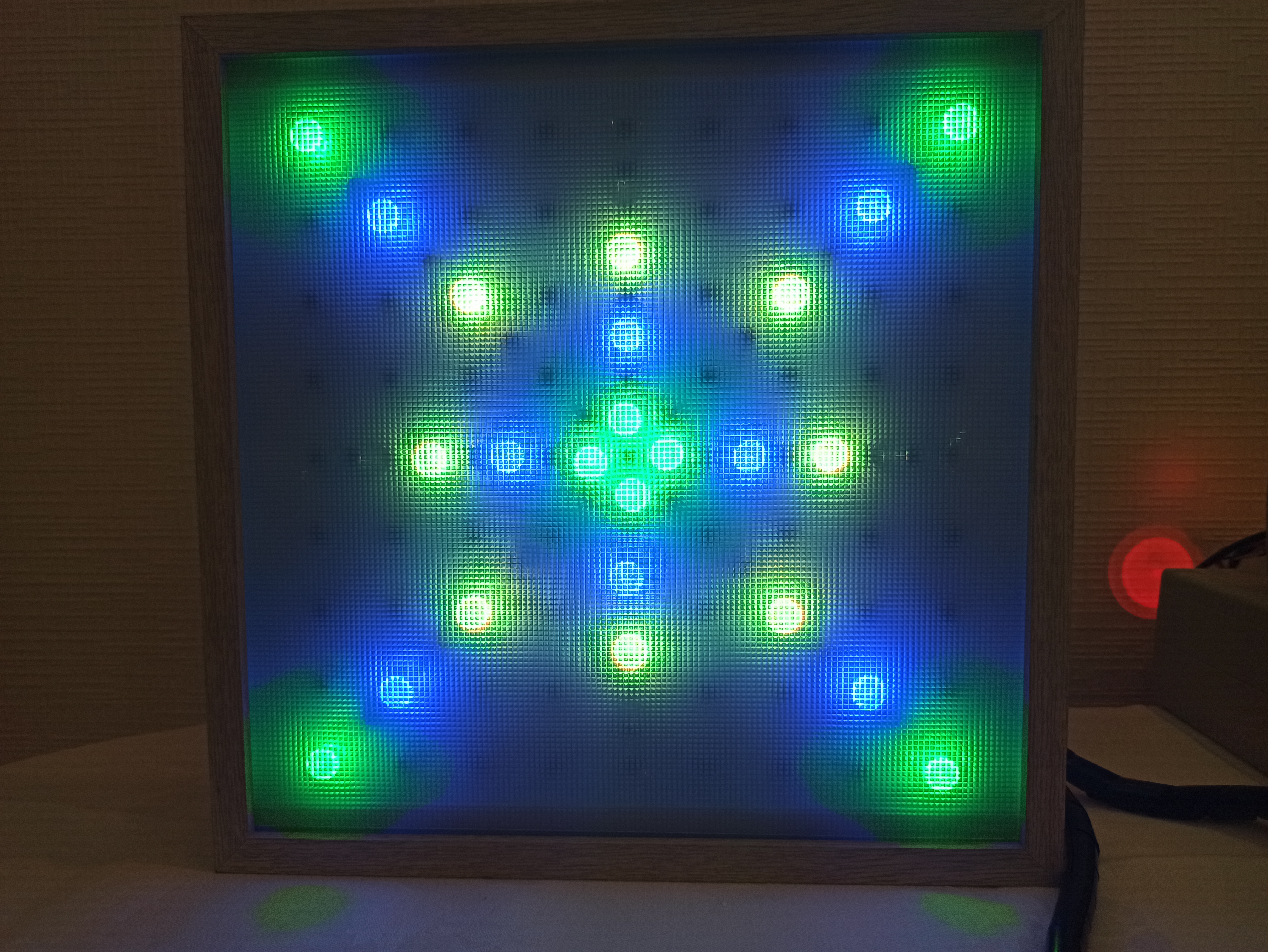

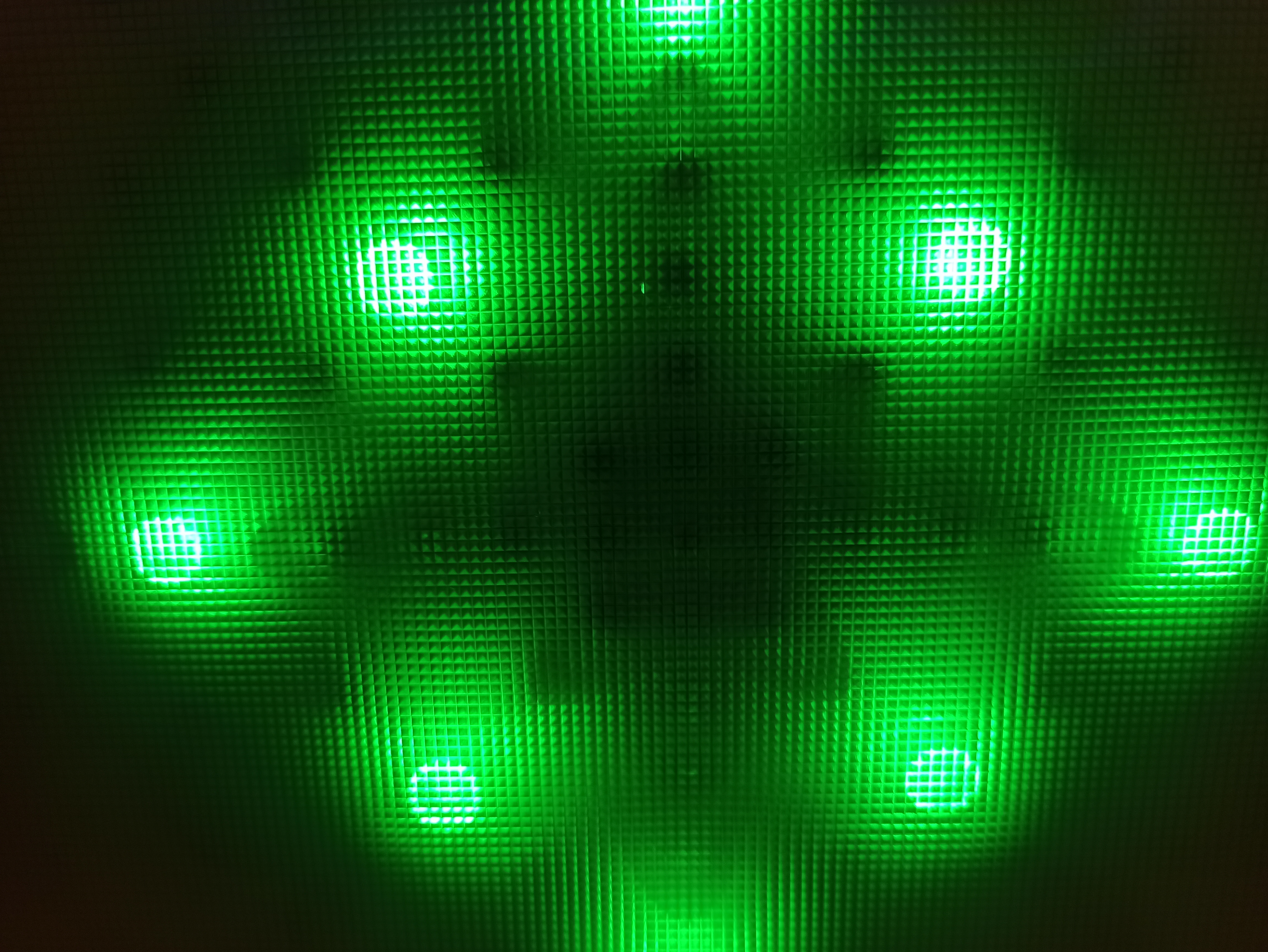

Включил показать одну группу, а то очень глаза выжигает.

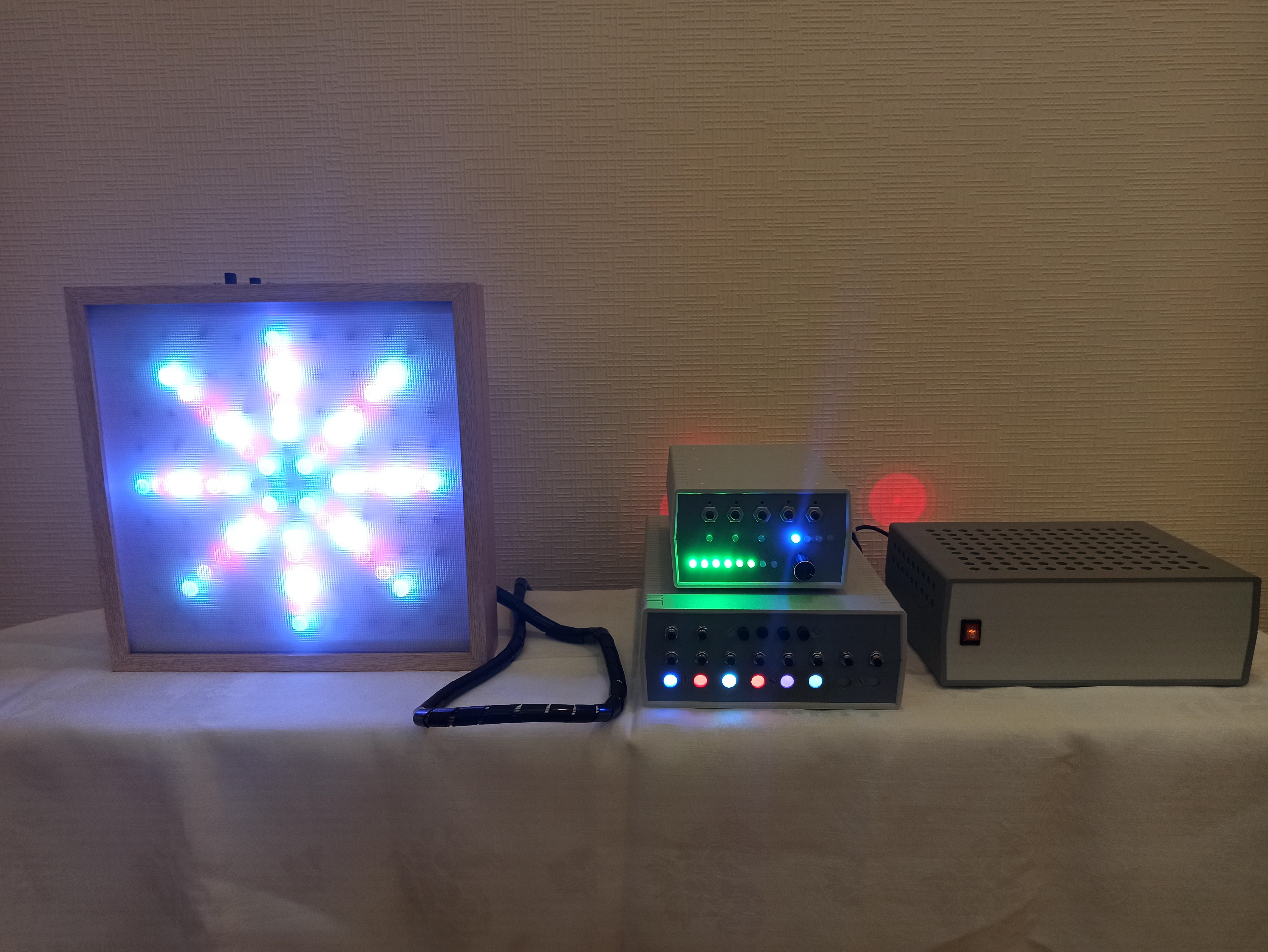

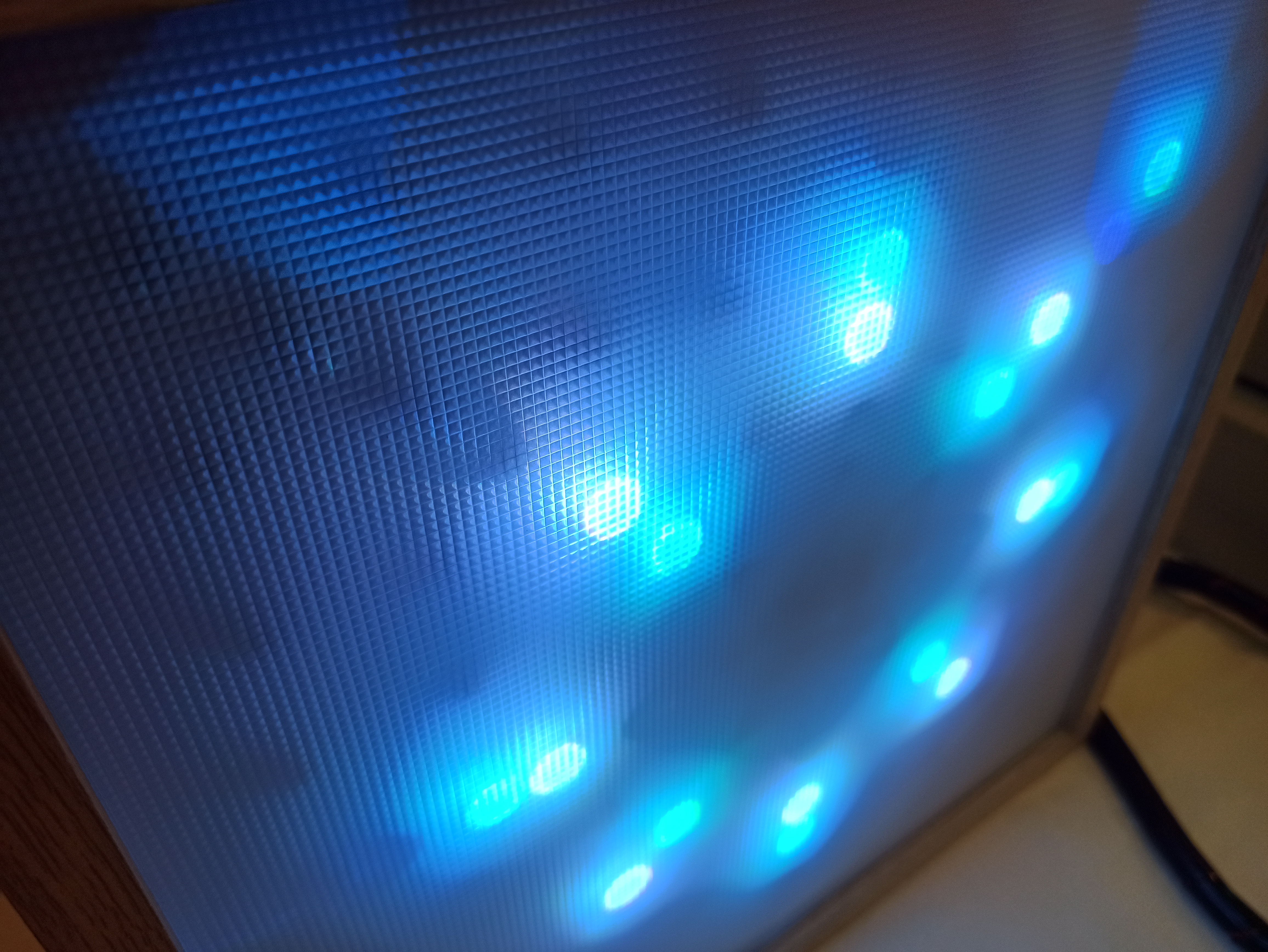

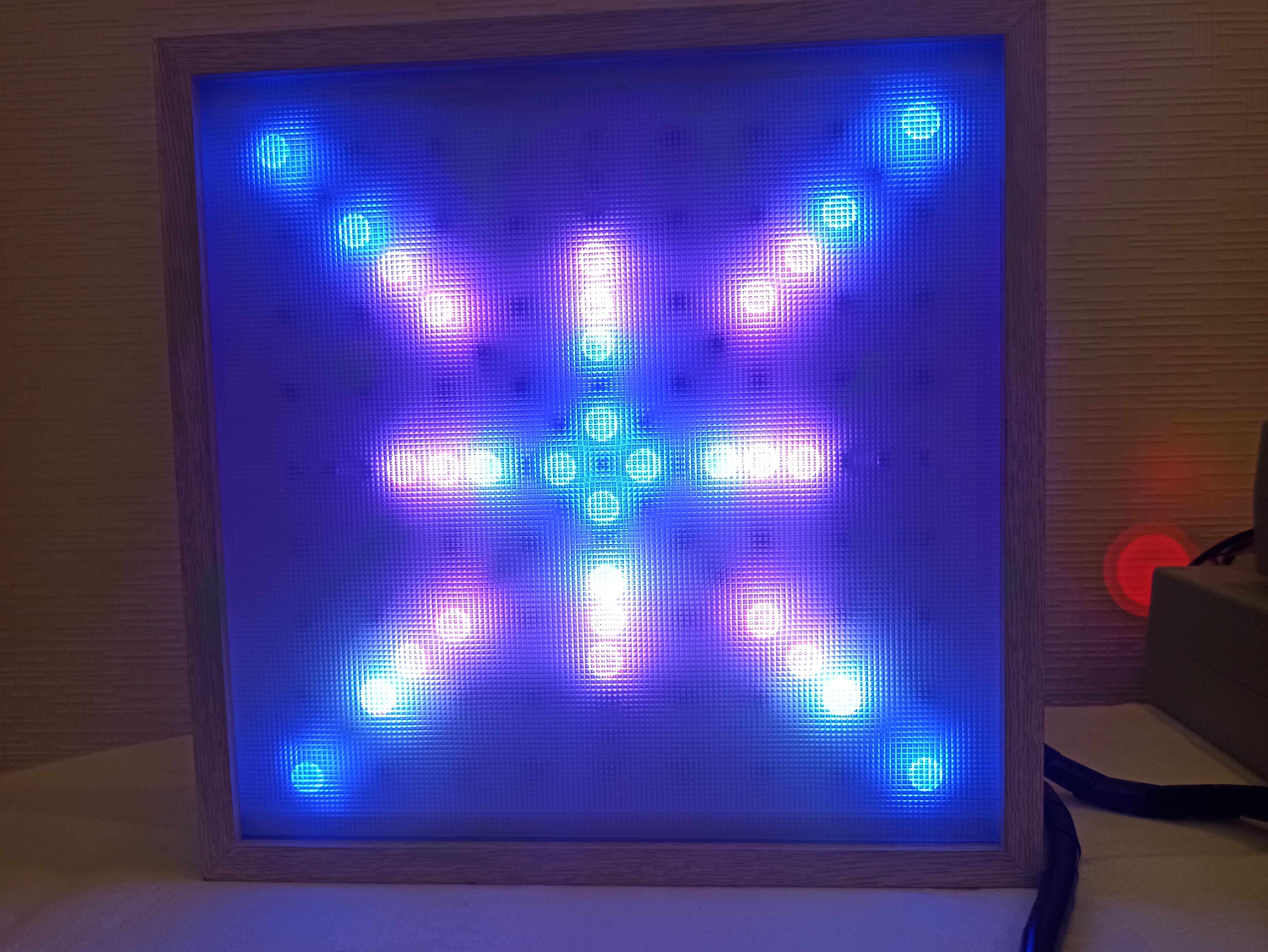

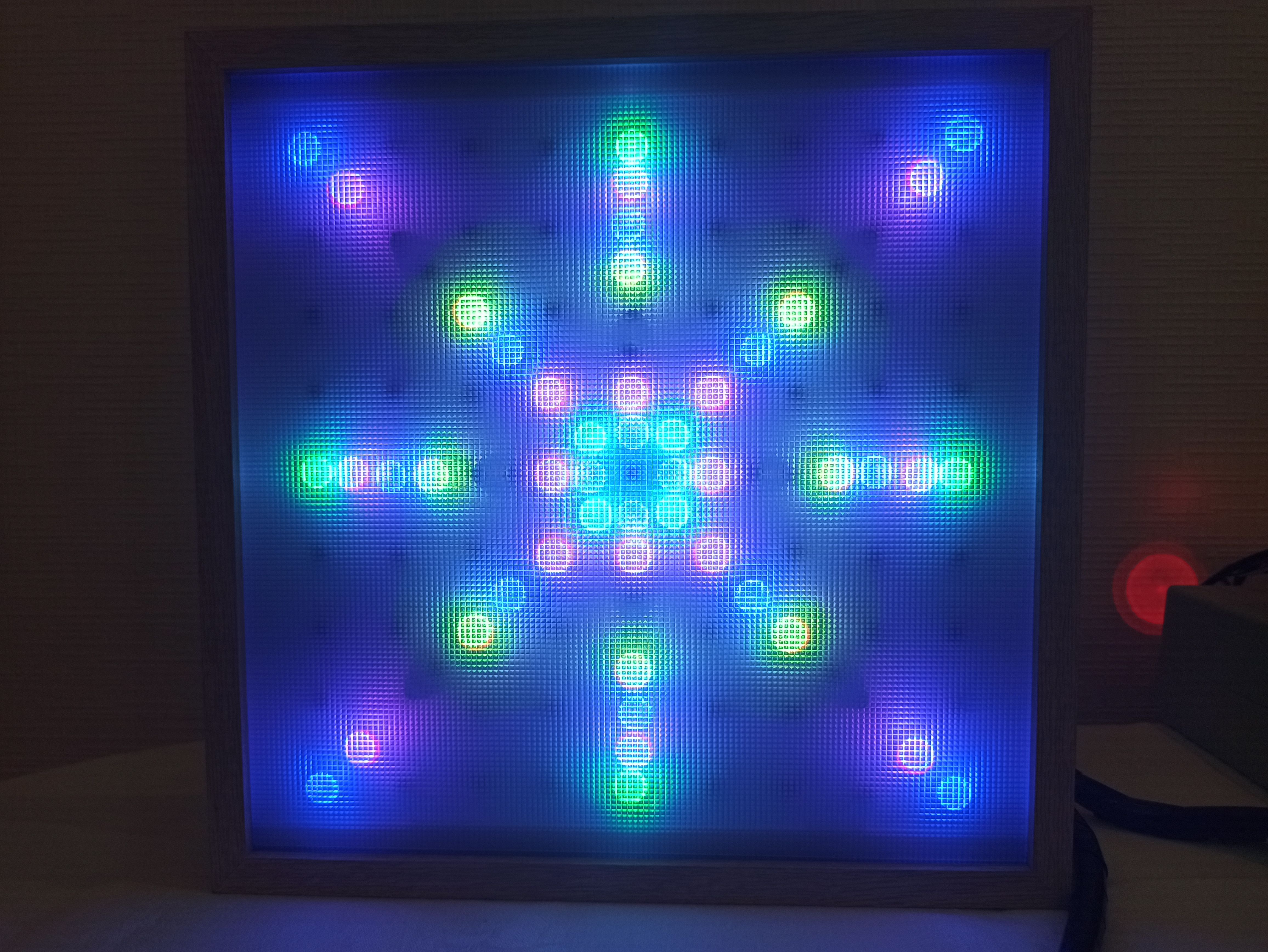

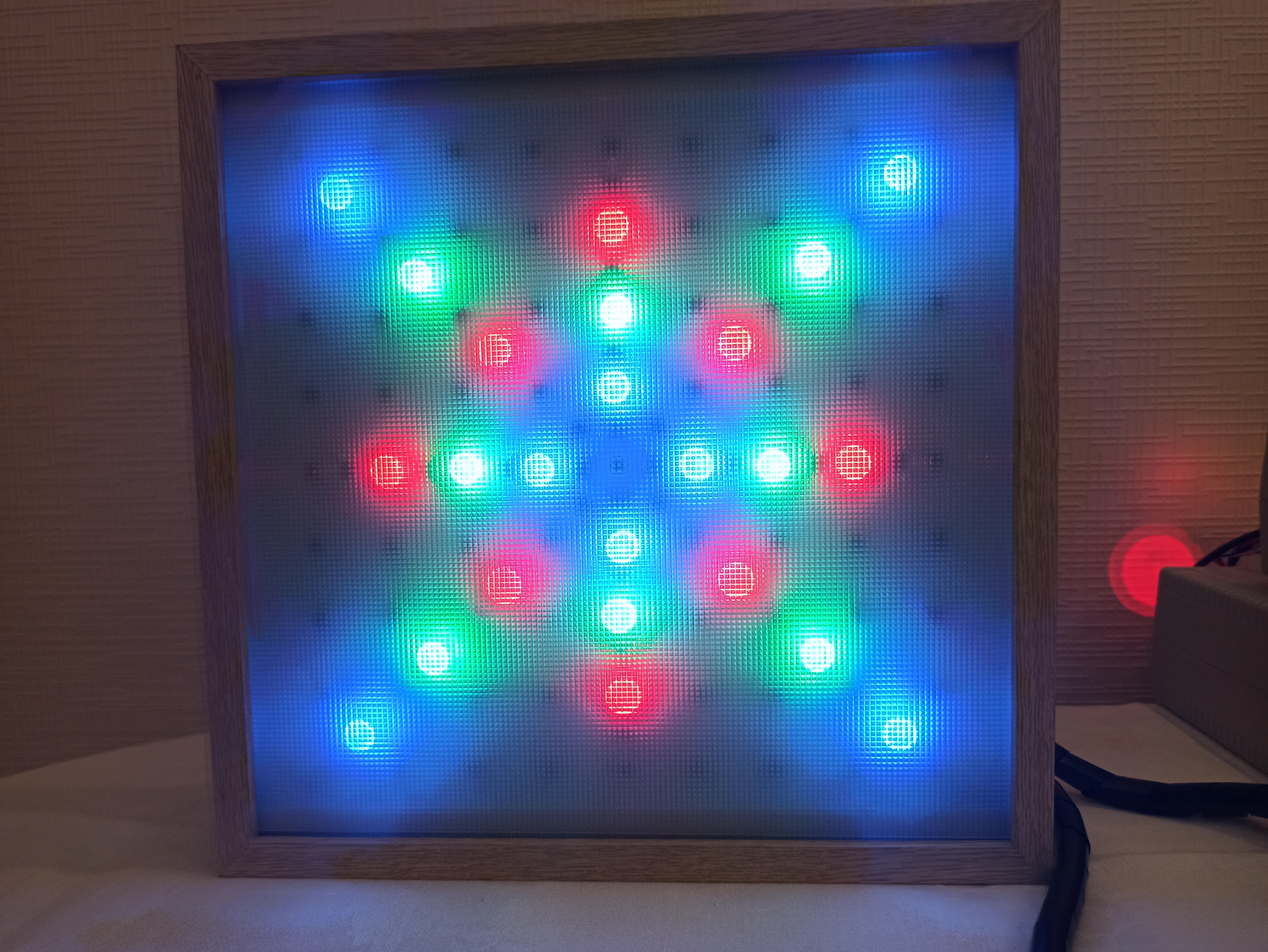

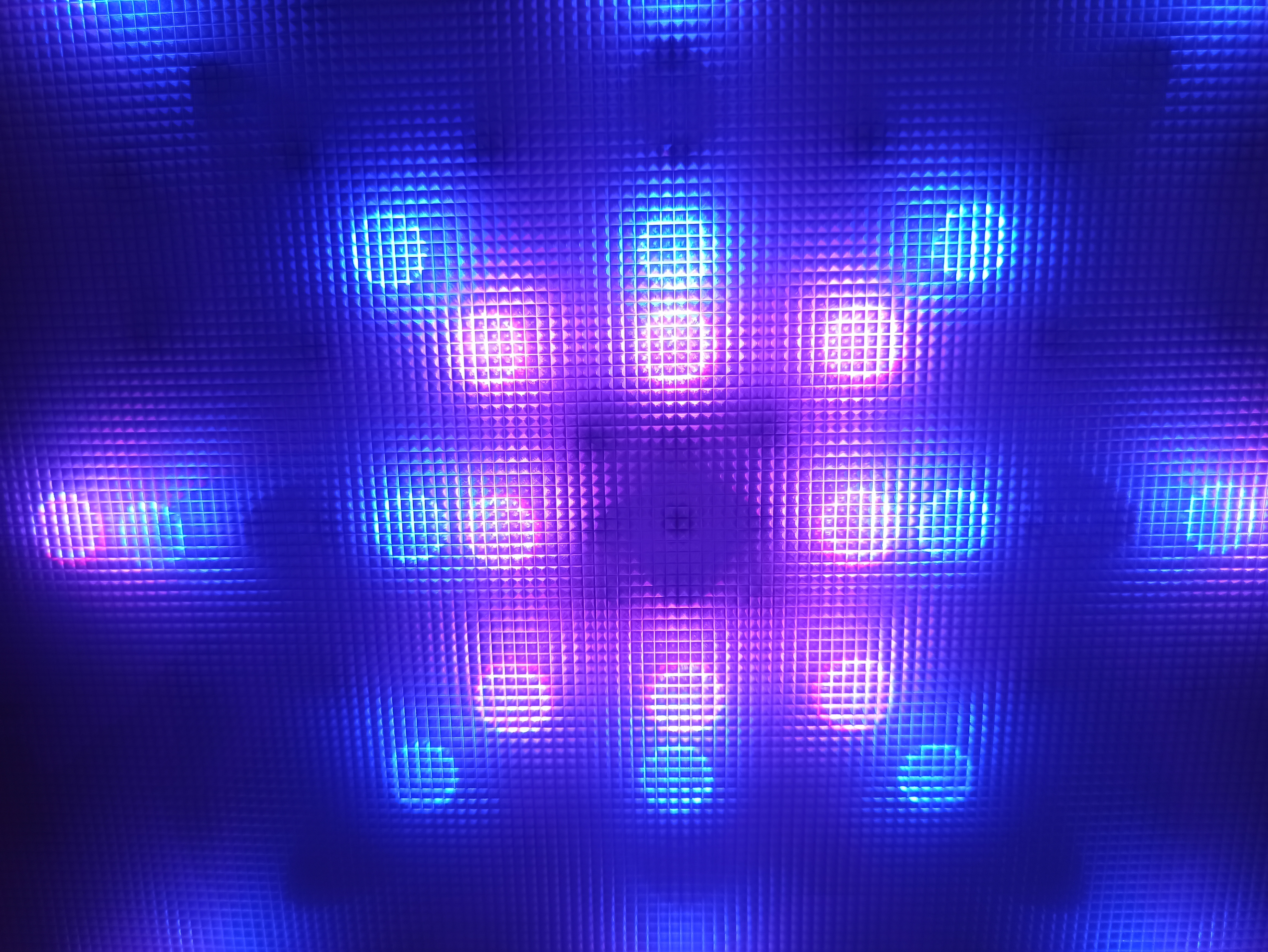

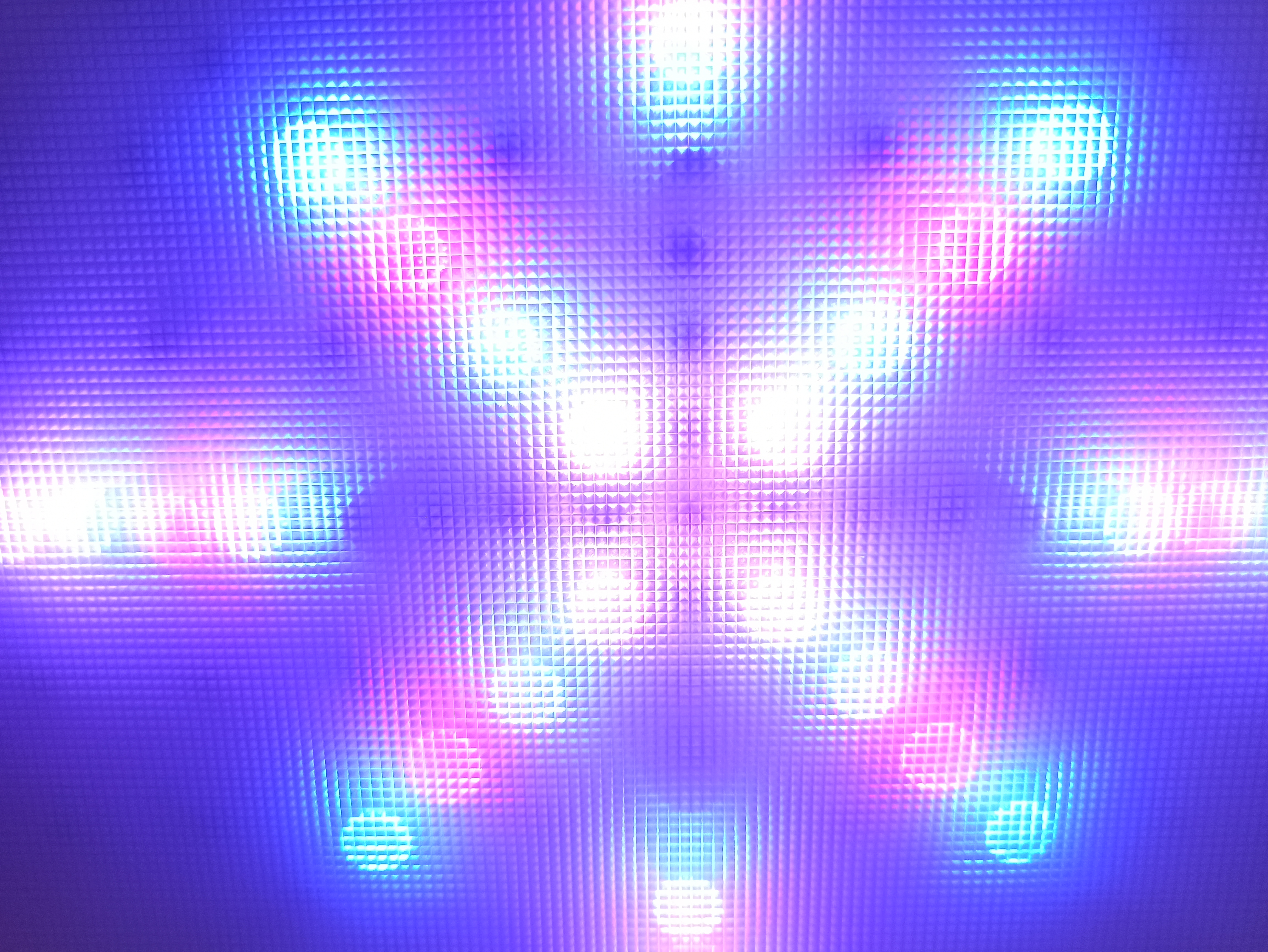

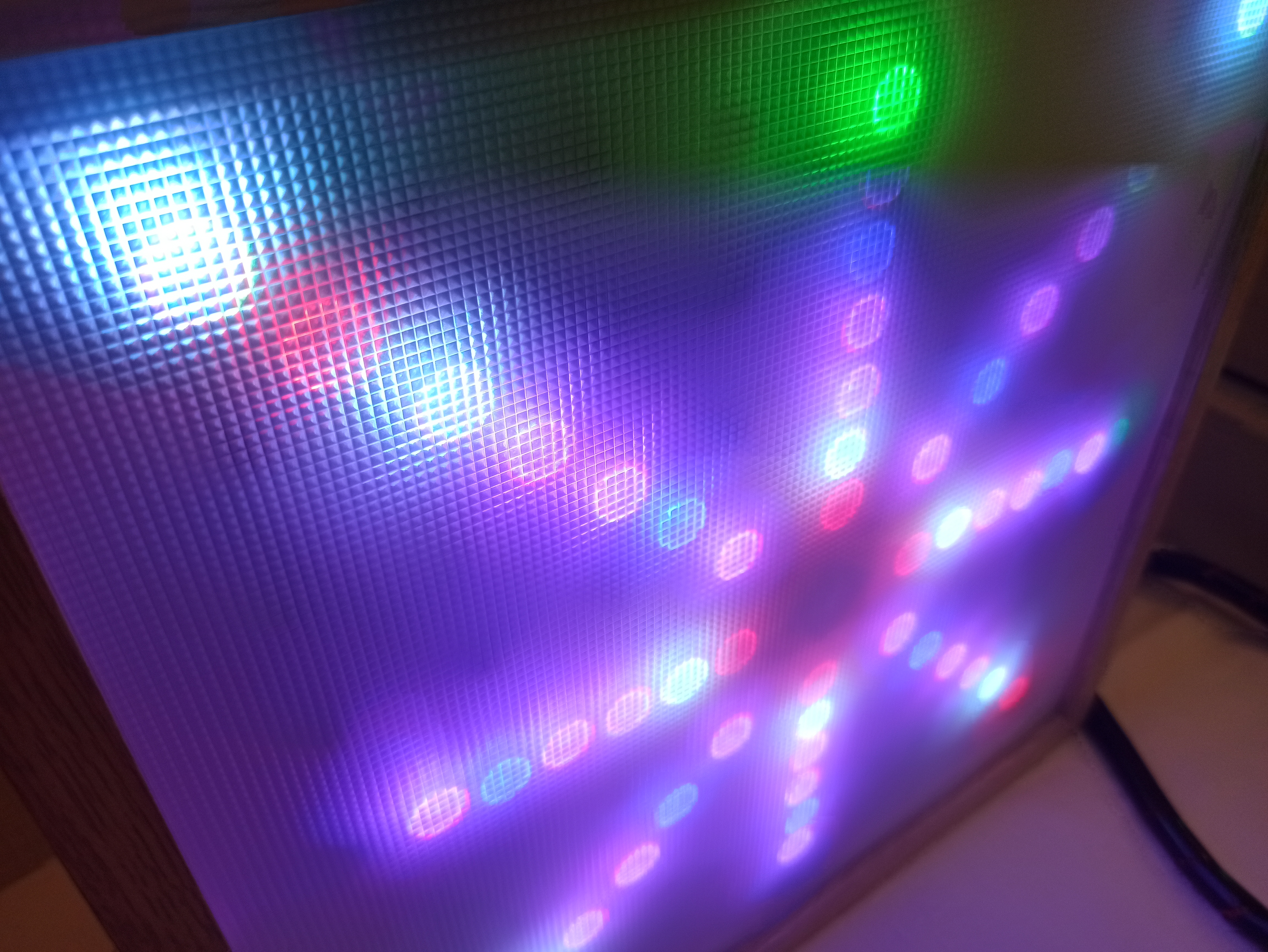

Жаль, что видео не вставить, да и камера телефона не шедевр, но все мигает, вполне, красиво:
