Регулятор скорости двигателя ДМ5

[kagrukeit]

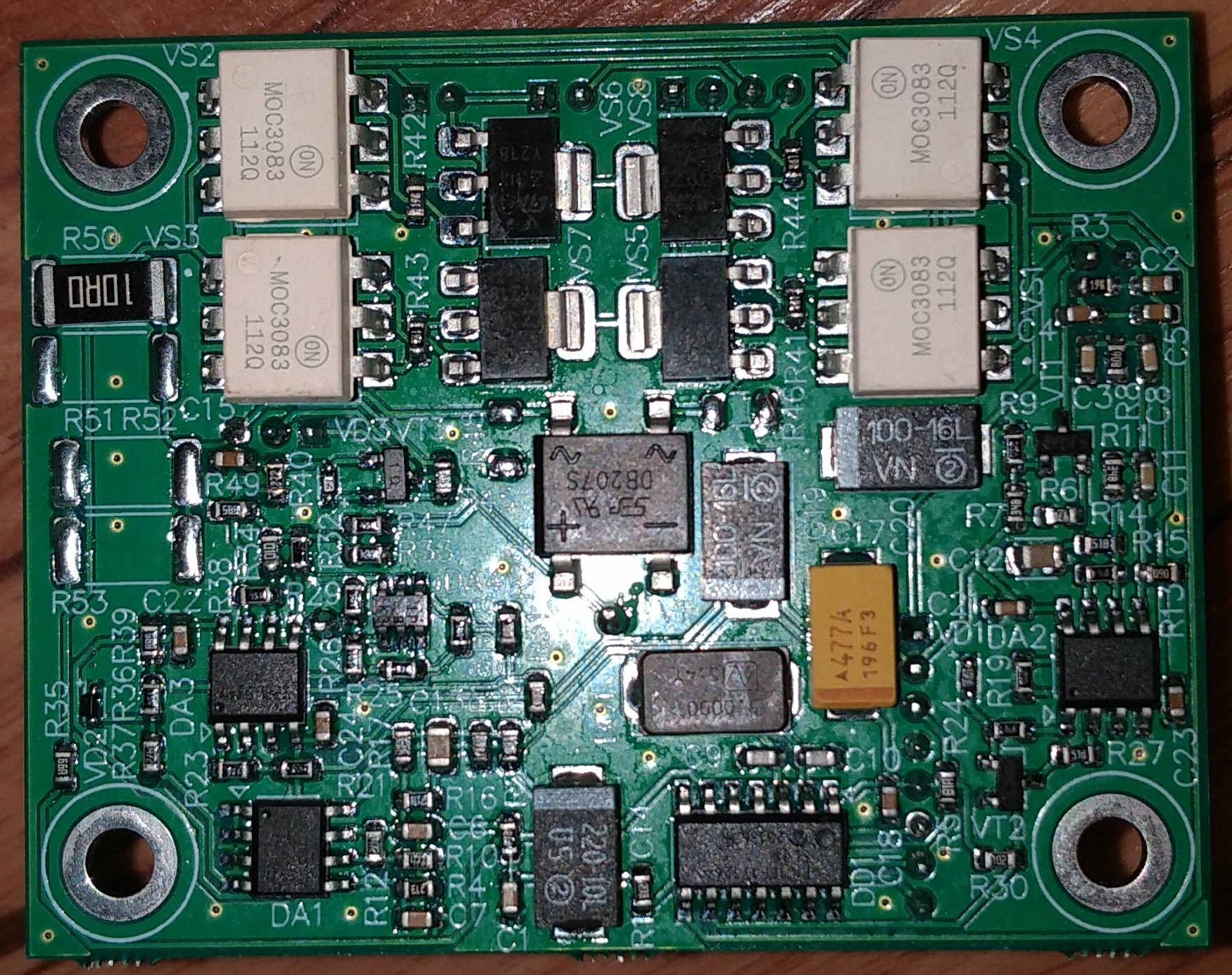

Предлагается Вашему вниманию плата регулятора скорости двигателя ДМ5 (ДМ1), использованного в магнитофонах Электроника 003, Олимп 003...005.


Отличительные особенности:
- кварцевая стабилизация частоты вращения тонвала,
- уменьшенные габариты платы (61х48 мм),
- выход на индикатор «Нет захвата частоты»,
- поддержка 4 скоростей вращения тонвала (2,38; 4,76; 9,53; 19.05),
- отсутствие реле,
- торможение при переходе на низшую скорость.

Внешние подключения: +5В, +(12...15)В, -(12...15)В, ~80В, фазосдвигающий конденсатор, силовой транзистор, ДМ5, индикатор захвата частоты вращения двигателя.
Реверсирование, смена направления и скорости вращения осуществляются путём закорачивания управляющего вывода на корпус.

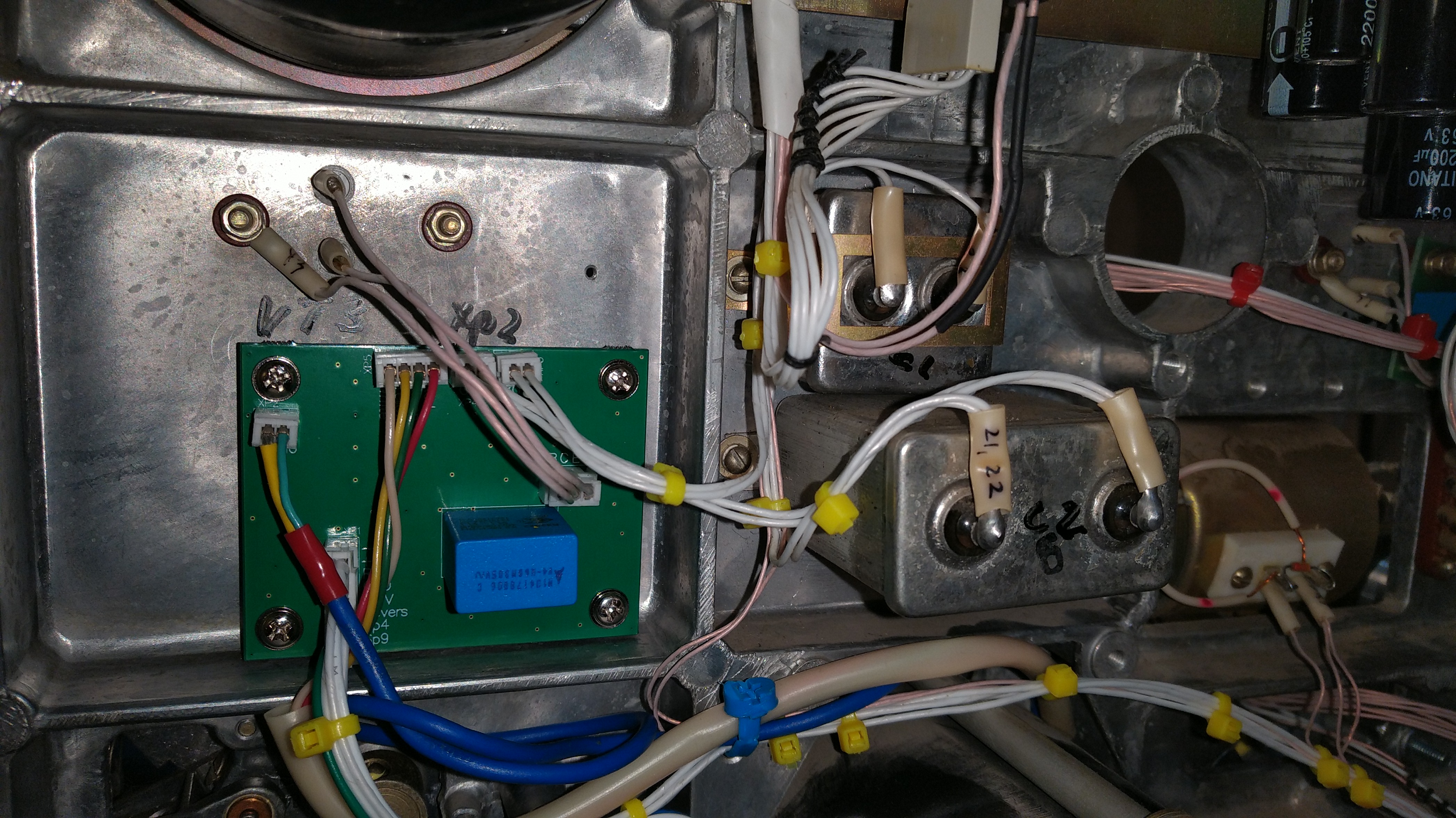

Вариант установки на шасси

Цена 4000 руб.
Самовывоз Москва/Королёв.
Отправлю Почтой России, СДЭК, Боксберри за Ваш счёт.
