Олимпоэлектроники 003-004-005 и т.д.

[Алексанрд]

Если к примеру перемотка в право до левый ДН должен ложиться в низ и наоборот.

С этим вроде бы нормально. Так и есть. Скорей всего при старте сильный натяг идет, потом немножко слабеет.

[Алексанрд]

Сравнил натяжку при перемотке с Олимп 004, приблизительно такая же, только Олимп 004 стартует плавней. На Олимпе 003 старт более жесткий и при перемотке в лево на некоторых лентах аж заминает ленту при старте.

[Алексанрд]

https://www.youtube.com/watch?v=zxygjtuaIjI
Загрузил на ютуб видео с проблемной перемоткой. Заводится столкача)

[eddddy]

При отсутствии осциллографа

кстати да :)
лайфхак может пригодиться автору, раз осциллографа нету

[Алексанрд]

Это уже так, для общего развития) стоит какой то интересный комплект головок. Магнитофон был на пломбах и везде на блоке головок стоит заводская краска.

[Leoniv]

только Олимп 004 стартует плавней

Известный факт. В 003 на двигатель напрямую подается 100 В. А в 004 всегда задействован регулирующий транзистор, есть цепочка плавного старта перемоток.

Загрузил на ютуб видео с проблемной перемоткой. Заводится столкача)

Тяжелый случай. Придется долго и нудно разбираться с логикой, проверяя уровни на выводах микросхем. Зато достаточно только тестера.

[Алексанрд]

Тяжелый случай. Придется долго и нудно разбираться с логикой, проверяя уровни на выводах микросхем.

Возможно глупо, но может в логике все микросхемы поменять? Моих знаний не хватит выискивать неисправность. Работы на пару- тройку часов и они кажись у меня все есть в наличии.

[Leoniv]

в логике все микросхемы поменять?

Лучше измерить логические уровни, которые наблюдаются в режиме STOP и при нажатой кнопке перемотки. Хотя бы для микросхем, которые связаны с кнопками перемоток. Можно оформить в виде таблицы (номер микросхемы, ножка микросхемы, уровень) и запостить сюда, а дальше будем думать.

[Алексанрд]

Хотя бы для микросхем, которые связаны с кнопками перемоток.

Можно ткнуть носом в эти микросхемы на схеме или в расположении деталей?

[Leoniv]

Можно ткнуть носом в эти микросхемы

На рисунке плата БУ от Электроника-004, а не от Олимп-003. На самом деле стоит такая плата?

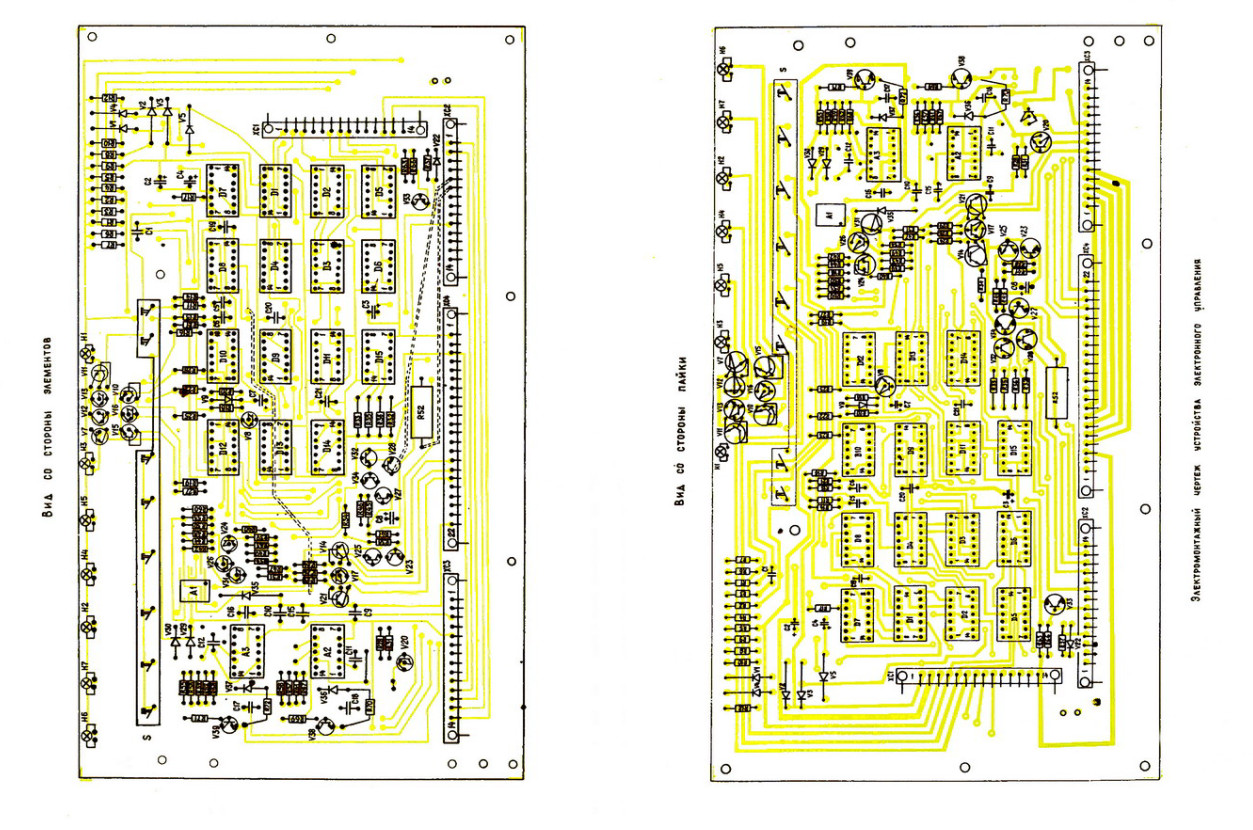

В 003 должна быть вот такая плата:



Хотя были поздние аппараты с БУ от 004.

[Алексанрд]

Плата логики стоит именно такая. На шильдике год выпуска 84. В интернетах написано что выпускать 003 начали в 84 году, значит получается из ранних. И судя по головам которые стоят, пишут что ставили их в первые версии. Есть у меня и плата управления в заначке в другом исполнении, но это от другого Олимпа 003.

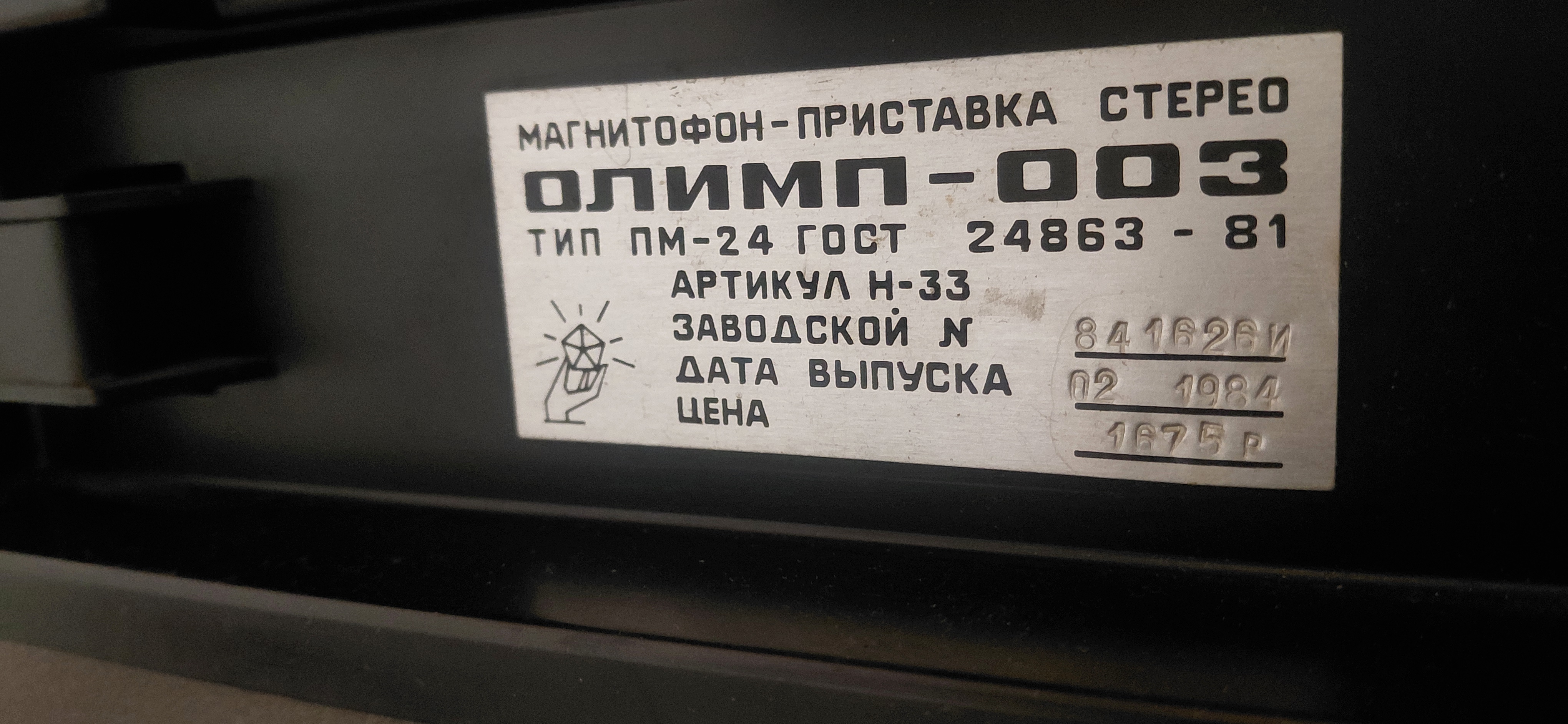

Вот шильдик от моего магнитофона.

[Алексанрд]

Вот плата другая. Но они же не взаимозаменяемые.

[Алексанрд]

А опять же таки по интернету, Электроника 004 начала серийный выпуск в 85 году!!! Так что я без понятия как эта плата попала в мой магнитофон) Это серийный выпуск начала, но может плата была разработана ранее и ради эксперемента была внедрена в мой магнитофон) Это соответственно только предположения.

[Leoniv]

Вот плата другая. Но они же не взаимозаменяемые.

Да, это плата от 003. Они отличаются по распайке разъемов.

Ну ОК, раз стоит плата 004, значит ее будем чинить. Что наблюдается на ножках микросхем D5, D6, D10?

[Алексанрд]

Что наблюдается на ножках микросхем D5, D6, D10?

Это уже не сегодня. Завтра или послезавтра залезу в него снова и отпишусь. Можно Вам в личку написать чтоб не засорять тему?

[С. Михалыч]

Да, это плата от 003. Они отличаются по распайке разъемов.

Л.Иванович, платы ТА-1 003 от Олимп-003 так же отличаются?
У меня была тогда ТА-1 и у нее на плате БУ помню точно был переменный резистор для регулировки ДО, а на этих платах смотрю нету

[С. Михалыч]

Вот шильдик от моего магнитофона.

Ни че не пойму, цена Ол-003 уже в начале 84г. 1675р.
Цена ТА-1 в 82-83гг. была 1385р. по моему.
Этож почему на Олимп 300р. сразу то накинули

[Leoniv]

Можно Вам в личку написать чтоб не засорять тему?

А вдруг другим тоже будет полезно, зачем прятаться по личкам?

Я вообще не понимаю, почему многие хотят, чтобы форум был мёртвый. Только мы начали обсуждать построение нового контроллера ведущего двигателя, как набежали и начали ругаться. И что в итоге? Мёртвая ветка. Народ хочет иметь только тупые сообщения типа "Поменяйте электролиты?"

Л.Иванович, платы ТА-1 003 от Олимп-003 так же отличаются?

Были две основных разновидности плат БУ: где микросхемы вдоль и где поперёк.
Вдоль - это самая старая плата, стояла в Электроника ТА1-003 и ранних Олимп-003. Подстроечника ДО там не было (по крайней мере, никогда не встречал его в ТА1-003). По разъемам платы совпадали. Отличались ли они в Олимп и Электроника - не знаю, могли быть версии. Это вопрос к историкам магнитофоностроения.
Поперёк - это новая плата, стояла в поздних Олимп-003 и Электроника-004. Тоже были версии. Например, в Электроника-004 есть версия с одним резистором МЛТ-2 на удержание прижимного ролика, есть с двумя. В Э-004 подстроечник ДО есть. А в Олимп-003 версия платы чуть другая, нет подстроечника ДО. Но по разъемам они совместимы.

[Andreas]

цена Ол-003 уже в начале 84г. 1675р.

Это цена 003 Олимпа с "Полным фаршем" наушниками и проч образца 1985 года. У мну был такой с его книжками: паспорт с гарантийными талонами и альбом схем. там всё было расписано - распечатано.
На фото "другая пллата" , это БУ от 003 Олимпа 1985 года . Малюсенькая платка - усилитель от от датчика ОЛ. Схемка подключения тока в родном альбоме , больше ни где не встречал.

[бывалый]

Ну ОК, раз стоит плата 004

у меня кстати есть точно такой аппарат, о-003 с платой э-004 и с такими же головками. выпуск 06-85.

[stels69]

В моделях Олимпах-003 1985 года стоит своя родная плата управления( с электронным демпфирированием с завода как в Олимпе-004).В схемах это не указано но на плате стоят сопротивления и конденсаторы. На rt20 я выкладывал это фото.

[Leoniv]

на плате стоят сопротивления и конденсаторы. На rt20 я выкладывал это фото.

Любопытно, ссылку можете дать? Эти резисторы и конденсаторы установлены навесным монтажом?

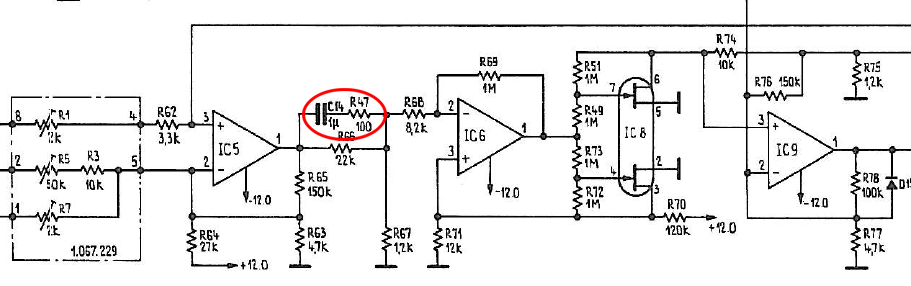

Эти RC первым делом надо устанавливать, если их нет. Странно, что их изначально нет в 003, да и в Э-004 нет. В Revox A700, с которого копировали, они были:

[С. Михалыч]

Были две основных разновидности плат БУ: где микросхемы вдоль и где поперёк.
Вдоль - это самая старая плата, стояла в Электроника ТА1-003 и ранних Олимп-003. Подстроечника ДО там не было (по крайней мере, никогда не встречал его в ТА1-003).

И тем не менее мой экземплярТА-1 был 82 года, и подстроечник на ДО был точно, там и сама схема ДО организована по другому, не так как везде на базу V33.
Это я тому, что да, видать версии были)

[Leoniv]

Это я тому, что да, видать версии были)

Да, наверняка были. Поэтому для верности лучше попросить Алексанрд запостить сюда принципиальную схему именно его БУ.

[Игорь40]

Это уже так, для общего развития) стоит какой то интересный комплект головок. Магнитофон был на пломбах и везде на блоке головок стоит заводская краска.

Это головки сделаны по типу как у Ревокса и возможно что этот блок не с вашего магнитофона, такой блок ставили на самые первые Электроники 003, с керамическими шайбами, я делал две электроники одна 1980 года вторая 1982 года выпуска, но у меня такая голова была только на реверсе. Пломбы такая штука что винты с чашками можно отвернуть не нарушив пломбы. Но вполне возможно что так было и с завода, ставили что было.
Самое противное что их не шлифануть, хотя они и пермалой, мешает вставка белая (износ присутствует по фото, а на записывающей что там грязь или феррит крошится? плохо видно)
Настройка может не получиться, тогда менять.
