Leoniv писал(а): Вс июл 12, 2026 10:12 pm Что наблюдается на ножках микросхем D5, D6, D10?

Это уже не сегодня. Завтра или послезавтра залезу в него снова и отпишусь. Можно Вам в личку написать чтоб не засорять тему?

А опять же таки по интернету, Электроника 004 начала серийный выпуск в 85 году!!! Так что я без понятия как эта плата попала в мой магнитофон) Это серийный выпуск начала, но может плата была разработана ранее и ради эксперемента была внедрена в мой магнитофон) Это соответственно только предположения.

Вот плата другая. Но они же не взаимозаменяемые.

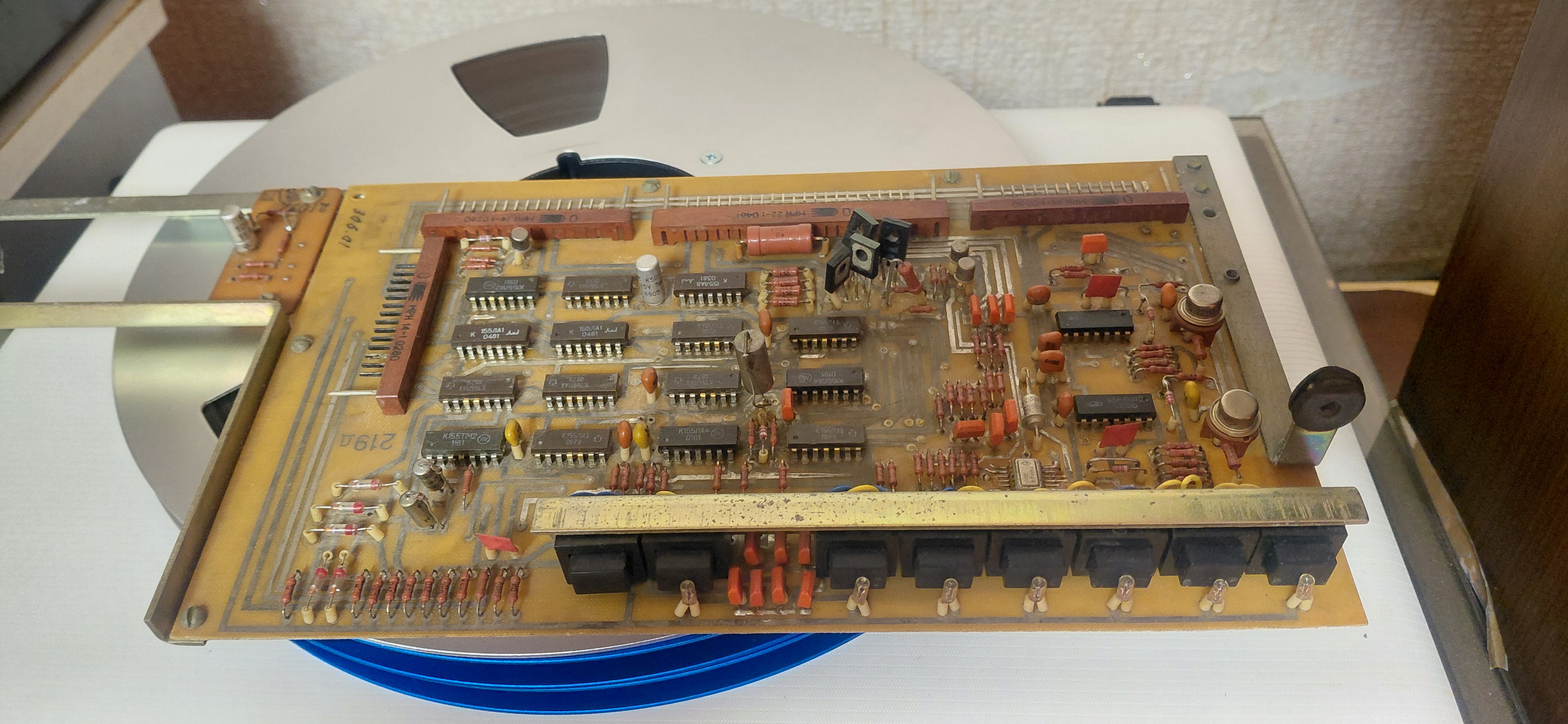

Плата логики стоит именно такая. На шильдике год выпуска 84. В интернетах написано что выпускать 003 начали в 84 году, значит получается из ранних. И судя по головам которые стоят, пишут что ставили их в первые версии. Есть у меня и плата управления в заначке в другом исполнении, но это от другого ...

Leoniv писал(а): Вс июл 12, 2026 8:44 pm Хотя бы для микросхем, которые связаны с кнопками перемоток.

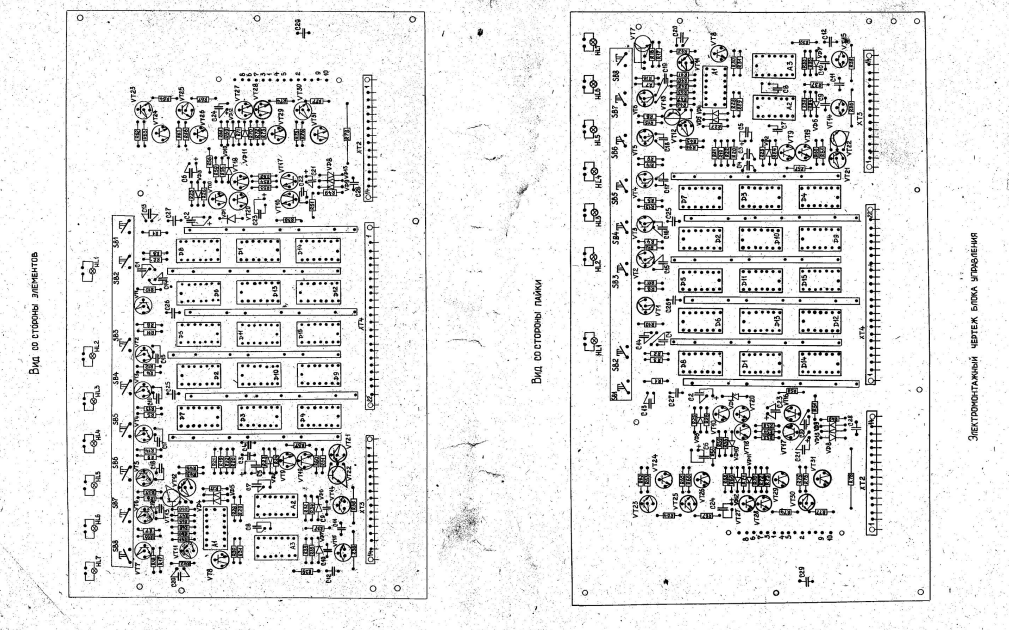

Можно ткнуть носом в эти микросхемы на схеме или в расположении деталей?

Leoniv писал(а): Вс июл 12, 2026 7:36 pm Тяжелый случай. Придется долго и нудно разбираться с логикой, проверяя уровни на выводах микросхем.

Возможно глупо, но может в логике все микросхемы поменять? Моих знаний не хватит выискивать неисправность. Работы на пару- тройку часов и они кажись у меня все есть в наличии.

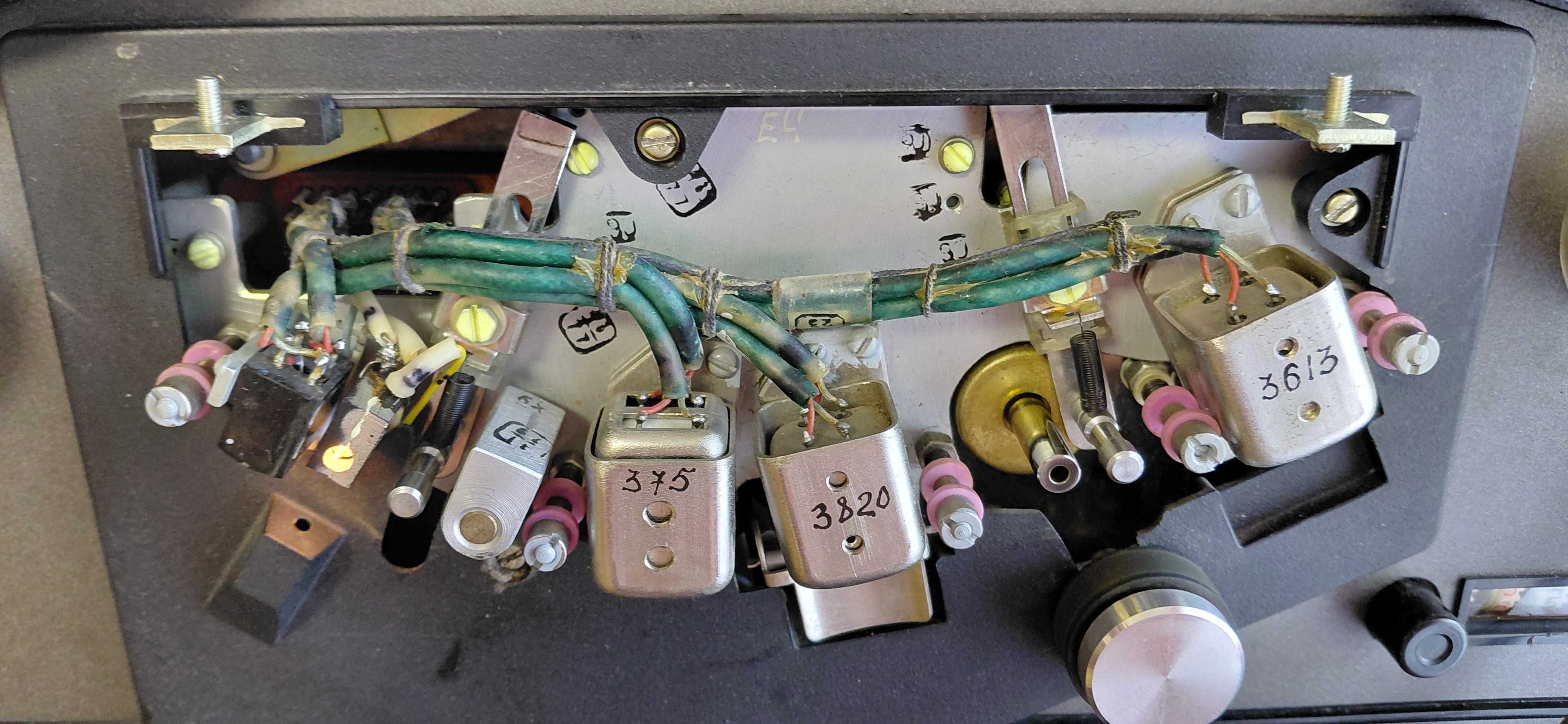

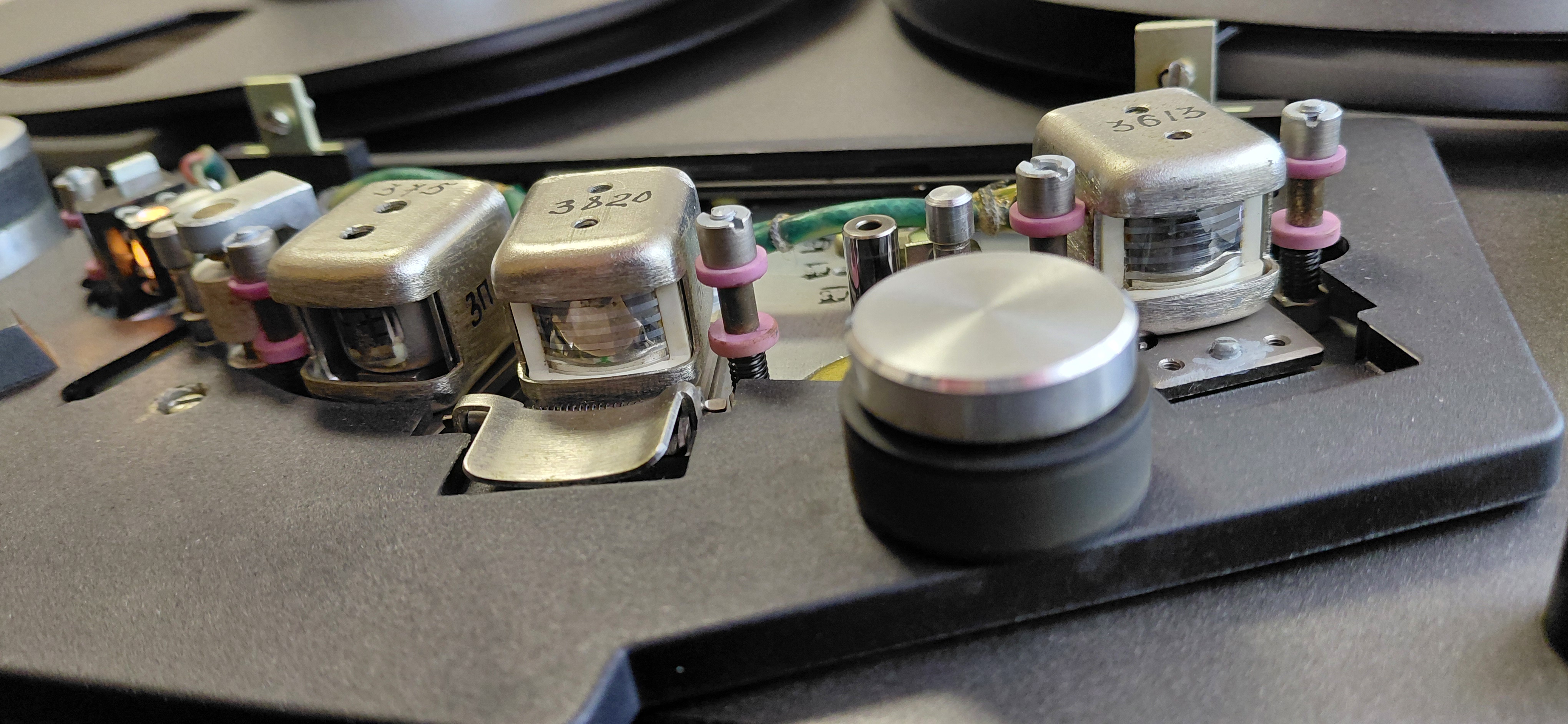

Это уже так, для общего развития) стоит какой то интересный комплект головок. Магнитофон был на пломбах и везде на блоке головок стоит заводская краска.

https://www.youtube.com/watch?v=zxygjtuaIjI
Загрузил на ютуб видео с проблемной перемоткой. Заводится столкача)

Сравнил натяжку при перемотке с Олимп 004, приблизительно такая же, только Олимп 004 стартует плавней. На Олимпе 003 старт более жесткий и при перемотке в лево на некоторых лентах аж заминает ленту при старте.

С. Михалыч писал(а): Вс июл 12, 2026 4:09 pm Если к примеру перемотка в право до левый ДН должен ложиться в низ и наоборот.

С этим вроде бы нормально. Так и есть. Скорей всего при старте сильный натяг идет, потом немножко слабеет.

До того как я в него залез, оно как то пыталось работать, но не корректно. Точно уже не помню в чем были траблы. По поводу " соплей", оторваных дорожек и брызг олова, с этим все нормально. Максимально аккуратно пытаюсь это делать. Фото для примера.
/pict/2026/07/11/20260711_173919_9b1fcae1.jpg ...

И еще попутно. Сильное натяжение ленты при перемотке.

Конденсаторы соответственно заменены. Питание на микросхемы 5,03 вольта.

Всем здравствуйте. Не знаю в какой теме написать, " помощь начинающим" или вроде бы как это профильная тема. Решил написать сюда. Сразу будет просьба! Не отправлять к мастерам по ремонту ( в моих краях их просто НЕТ), кто может помочь советом, помогите, если нет такого желания просто воздержитесь ...
